★SWP-LED系列光柱测量显示控制仪型谱表

型号	代码										说明
SWP-	ST□	□□	-□	□	-□□	-□	□	-□	-□	-□	光柱显示测量仪

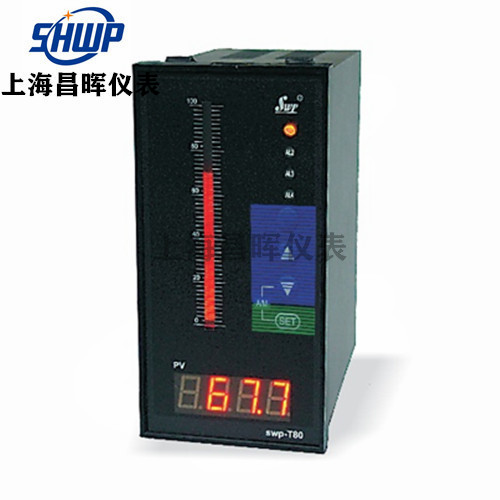

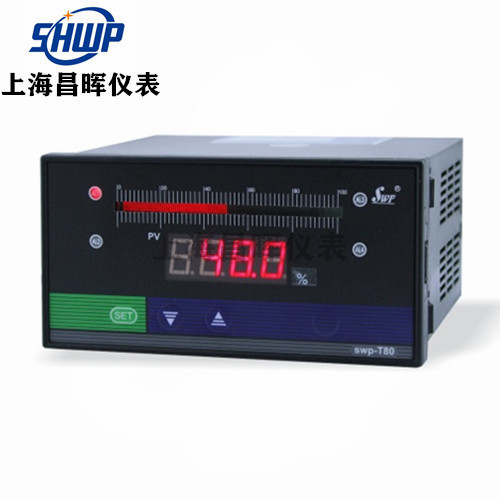

外形尺寸	8										160×80mm（横式）,80×160mm（竖式）
控制作用	01 03 04										测量显示三位式控制四限控制或四限报警输出*2
通讯方式	□										参见 “通讯方式”
输出方式	□										参见 “变送输出方式”
输入类型	□□										参见 “输入类型”
第一报警方式	N H L										无报警（可省略）上限控制/报警（四限控制/报警2H）2 下限控制/报警（四限控制/报警2L） 2
第二报警方式	N H L										无报警（可省略）上限控制/报警（四限控制/报警2H）2 下限控制/报警（四限控制/报警2L）2
馈电输出	P										DC24V馈电输出
供电方式	W T										DC24V供电 AC85-260V供电（开关电源） AC220V供电（线性电源, 可省略）
供电方式	X										横式显示竖式显示（可省略）

★注1：C80、C90系列为0.8英寸LED显示、S80、C70、C40系列为0.56英寸LED显示,C10系列为0.32英寸LED显示。

★注2：四限控制或四限报警输出为四个继电器控制输出,用户可自行修改内部参数以设定要的控制或报警方式.(四限控制/报警仅T.C80、S80和C90系列提供，2H代表两个上限控制/报警，2L代表两个限控制/报警) 。

★注3：光柱显示控制仪SWP-ST803-01-23-HL-X（横式表“S”可省略）。

★通讯方式：

代码	0	2	3	4	8	9
通讯方式	无通讯	RS-232	打印口	RS-422	RS-485	特殊规格

★通讯协议：出厂时采用SWP通讯协议。

用户有订购特殊的通讯协议请在订货时注明。

选用打印口的仪表，有部分仪表无法满足打印功能，订货时选用功能上能够满足其要求的仪表代替。

★控制输出方式：

选型代码	0	1	2	3	4	5	6	7	8	9
输出方式	无输出	继电器	4~20mA	0~10mA	1~5V	0~5V	SCR输出	SSR输出	特殊规格	SOT输出

SCR-可控硅过零触发脉冲输出 SSR-固态继电器控制输出 SOT-双向可控硅输出

★变送输出方式：

选型代码	0	2	3	4	5	8
输出方式	无输出	4~20mA	0~10mA	1~5V	0~5V	特殊规格

★ 输入类型：

★ 注：切换输入只需设定仪表二级参数，详细情况见“使用说明书”。

★ 注3：C70、C10无频率信号输入。出厂默认开关电源。
