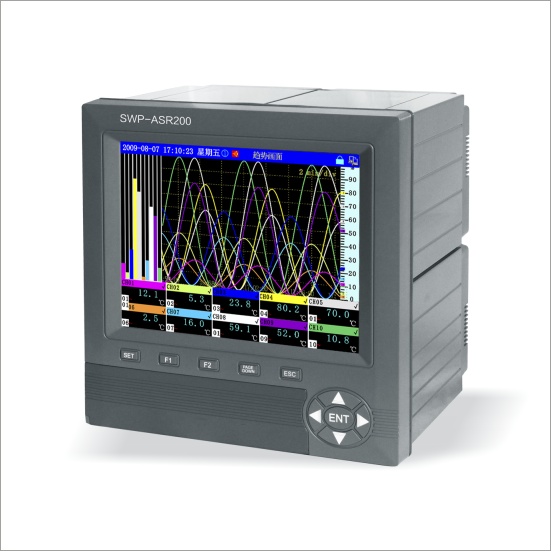

SWP-ASR200无纸记录仪使用说明书及选型资料

2022-05-29

SWP-ASR200选型.pdf

ASR200系列无纸记录仪说明书(标准型).pdf





技术参数

  格

         明

热电偶

B、S、K、E、T、J、W

RTD

PT100、CU50

电压

DC 0-5V, DC 1-5V,  DC 0-100mV, DC 0-20mV

电流

DC 0-10mA,DC 4-20mA

脉冲量

矩形/正弦/三角           幅度≥ 4V       频率 0-15KHz

电流

0-10mA (负载≤750 Ω)     4-20mA (负载≤500 Ω)

电压

0-5V (负载≥250 kΩ)      1-5V (负载≥250 kΩ)

SSR

5/0.05A

SCR

40V/0.5A

继电器

AC 220V/3A或DC 24V/5A  (阻性负载)

  电

DC 24V / 60mA

波特率

1200-115200pbs

接口

RS232,RS485,带高速光电隔离

协议

MODBUS-RTU, SR-BUS(SWP仪表通讯协议)

   度

0.5%FS±1字  0.2%FS±1字

小信号切除

0-25.5%FS

测量范围

-1999~99999字

采样周期

0.25秒

记录间隔

1秒-4分钟之间以秒为单位共240档可供选择

参数设定

多语言菜单提示,通过按键或上位机通讯口设定

控制方式

可选择带回差的ON/OFF继电器触点输出(AC220V/3A)

打印功能

可外接带串口输出的40字符/行或16字符/行的面板式、台式微型打印机,打印历史数据或曲线。

显示方式

10.4寸CCFL背光大屏幕真彩液晶(640×480点阵)图形显示

报警功能

每个通道最多可以设定4个报警点,每个报警点可选择上限、下限、变化率上限、变化率下限、偏差值下限和偏差值上限报警等6种报警方式,可设置延时报警时间、报警回差、继电器联锁输出、蜂鸣器输出,还可设置外接报警音响触点功能,仪表保存最新的2000条报警信息。

保护方式

设定参数、记录数据断电保存10年以上,内置电源检测电路,掉电时数据预先保存

   言

中文(简、繁体)、英文,内置GB2312二级汉字库,包含6500个16*16和12*12点阵简、繁体汉字

使用

环境

环境温度

-15 ℃-60 ℃

相对湿度

≤ 85%RH 、避免强腐蚀性气体

电源电压

90VAC-260VAC  (50-60Hz)

  装

仪表尺寸

288×288×193 mm

开孔尺寸

280+1 ×280+1  mm

安装方式

卡条式固定架

  耗

≤ 40W

  量

8.6kg
