压力变送器与压力传感器有哪些区别?

2021-12-19


压力传感器是把非电物理量如重力、压力、液位、物料特性等转换成电信号或把物理量如压力、液位等直接送到压力变送器。压力变送器则是把压力传感器采集到的微弱的电信号放大以便转送或启动控制元件。或将传感器输入的非电量转换成电信号同时放大以便供远方测量和控制的信号源。根据需要还可将模拟量变换为数字量。

压力传感器和压力变送器一同构成自动控制的监测信号源。不同的物理量需要不同的压力传感器和相应的压力变送器。


1、我们先看下传感器的由来。

人们为了从外界获取信息,必须借助于感觉器官。而单靠人们自身的感觉器官,在研究自然现象和规律以及生产活动中它们的功能就远远不够了。为适应这种情况,就需要传感器。因此可以说,传感器是人类五官的延长,又称之为电五官。

随着技术的革新,传感器变得应用更广泛,原理与结构从只有简单的,到简单和智能。传感器早已渗透到诸如工业生产、宇宙开发、海洋探测、环境保护、资源调查、医学诊断、生物工程、甚至文物保护等等极其之泛的领域。


2、那么变送器又是什么时候出现的呢?跟传感器到底有什么关联呢?如何来看传感器与变送器的区别

(1)、我们知道,传感器是能够受规定的被测量并按照一定的规律转换成可用输出信号的器件或装置的总称,通常由敏感元件和转换元件组成。当传感器的输出为规定的标准信号时,则称为变送器。

(2)、变送器的概念是将非标准电信号转换为标准电信号的仪器,传感器则是将物理信号转换为电信号的器件,过去常讲物理信号,现在其他信号也有了(分为物理传感器和化学传感器二大类)。一次仪表指现场测量仪表或基地控制表,二次仪表指利用一次表信号完成其他功能:诸如控制,显示等功能的仪表。

(3)、传感器是把非电物理量如温度、压力、液位、物料、气体特性等转换成电信号或把物理量如压力、液位等直接传到变送器。变送器则是把传感器采集到的微弱的电信号放大以便转送或启动控制元件。或将传感器输入的非电量转换成电信号同时放大以便供远方测量和控制的信号源。根据需要还可将模拟量变换为数字量。传感器和变送器一同构成自动控制的监测信号源。不同的物理量需要不同的传感器和相应的变送器。

还有一种变送器不是将物理量变换成电信号,如一种锅炉水位计的“差压变送器”,他是将液位传感器里的下部的水和上部蒸汽的冷凝水通过仪表管送到变送器的波纹管两侧,以波纹管两侧的差压带动机械放大装置用指针指示水位的一种远方仪表。当然还有把电气模拟量变换成数字量的也可以叫变送器。以上只是从概念上说明传感器和变送器的区别。

传感器和变送器本是热工仪表的概念。只是原理和应用需求不一样,就变得有所区别。


以上是综合分析的变送器和传感器有什么区别,下面列举一些网友的说法,也有道理。

1、(引用)传感器是由两部分组成的,即分别是敏感元件和转换元件。其中敏感元件是指传感器中能够直接感受或响应被测量的部分;转换元件是指传感器中将敏感元件感受或响应的被测量转换成适于传输或测量的电信号部分。由于传感器的输出信号一般很微弱,需要将其调制与放大。随着集成技术的发展,人们又将这部分电路及电源等电路也一起装在传感器内部。这样,传感器就可以输出便于处理,传输的可用信号了。

而在以前技术相对落后时,所谓的传感器是指上文中的敏感元件,变送器就是转换元件。

2、传感器 一般输出 0~20MV ,好多接受装置并不能接受,或者不能很好的控制信号 , 所以就要 把信号放大,变送器就是比传感器多个信号放大器,就是变松模块。


什么是压力变送器

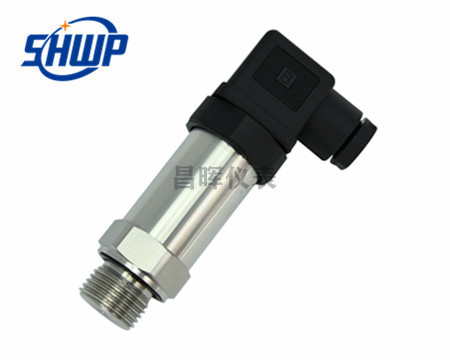

压力变送器是一种将压力转换成气动信号或电动信号进行控制和远传的设备。它能将测压元件传感器感受到的气体、液体等物理压力参数转变成标准的电信号(如4~20mADC等),以供给指示报警仪、记录仪、调节器等二次仪表进行测量、指示和过程调节。


压力变送器工作原理

当压力直接作用在测量膜片的表面,使膜片产生微小的形变,测量膜片上的高精度电路将这个微小的形变变换成为与压力成正比的高度线性、与激励电压也成正比的电压信号,然后采用专用芯片将这个电压信号转换为工业标准的4-20mA电流信号或者1-5V电压信号。
