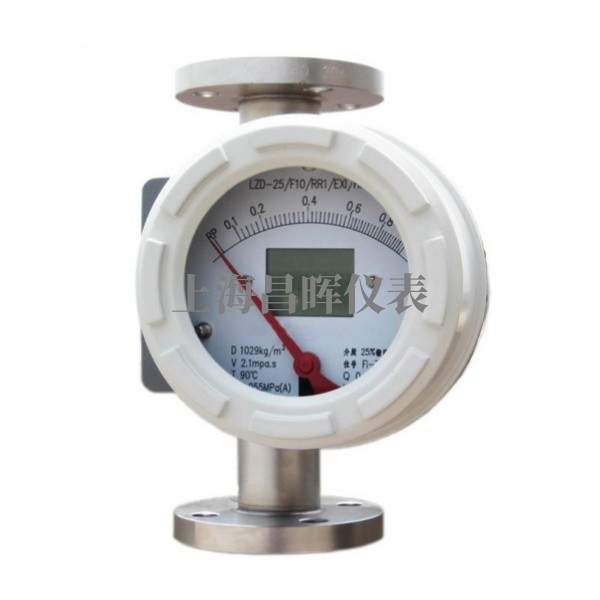

产品简介
LZ系列金属管浮子流量计是一种具有较高技术含量的产品。特别在管道流量很小的场合，具有良好的使用前景。目前，金属管浮子流量计主要用于石油化工、冶金、电力、医药、食品加工等行业的液体、气体以及蒸汽的流量测量和自动控制系统中。
原理是锥形浮子在带导向的测量管基准孔板中运动，两者间的环际面积与流量有对应关系，浮子的位置由磁钢传递给指示器，就地显示流量。也可以配套安装磁电转换器，实现电远传、指示器的显示与浮子运动完全相对应。
工作原理
远传金属转子流量计的转子材料可用不锈钢、铝、青铜等制成
远传金属转子流量计采用可变面积式测量原理，适用于测量液体，气体。全金属结构，有指示型、电远传型、耐腐型、高压型、夹套型、防爆型。具有0-10mA，4-20mA的标准模拟量信号输出和现场指示。累积，数字通讯，现场修改测量参数，不同的供电方式功能，带有磁性过滤器和特殊规格品种。广泛应用于，石油、化工、发电、制药、食品、水处理等。复杂，恶劣环境条件，及各种介质条件的流量测量过程中。
产品特点
应用范围广 / metal structure design 防爆型金属转子流量计坚固简洁、使用寿命长，广泛用于石油、化工、冶金、电力、医药、食品、造纸等行业液体、气体、蒸汽介质的测量与过程控制。
一核心元件 / Case structure design BR-100防爆型金属转子流量计的指示器采用国外信号采集处理芯片，模块化设计，无任何传动机构变送器，无磁滞后
二全金属结构 / Conical measuring tube 坚固的金属结构，使用稳定
三液晶显示屏 / connection methods 双行液晶显示，同时显示瞬时和累计流量，直观更清晰
四精密工艺 / Material optional 好品质不怕拆精致工艺我们比您更关心品质
五选材 / Magnetic coupling system 产品材质优良，使用寿命更长
技术参数
测量范围 | 水 (20℃) 16～150000 l/h
空气（0.1013MPa 20℃） 0.5～4000 m3/h | 液晶显示 | 瞬时流量显示数值范围:0.000～99999
累积流量显示数值范围:0.00～99999999 |
夹套压力等级 | 1.6MPa | 电气接口 | M20×1.5、PG11、1/2”NPT或用户提供规格 |
介质温度 | 标准型 -80℃～+220℃ | 整体高度 | 标准型:250mm(其他安装方式见相关表格) |
高温型 | 300℃ | 防护等级 | IP65/IP67 |
内衬FEP型 | ≤85℃ | 防爆标志 | 本安型：ExiaIICT3～6
隔爆型：ExdIICT4～6 |
环境温度 | -40℃～+120℃ (无液晶显示远传型≤85℃) (带液晶显示远传型≤70℃) | 介质粘度 | DN15： ≤5mPa.s
≤30mPa.s)
DN25： ≤250mPa.s
DN50～DN150：≤300mPa.s |
量程比 | 10:1（特殊型20：1） | 输出 | 标准信号:二线制4～20mA(可带HART通讯)
标准信号:三线制0～10mA
报警信号:1、两路继电器输出(极限值125VAC/0.25A)
2、一路或两路接近开关（开关要求根据客户要求）
脉冲信号输出：0-1KHz隔离输出（输出电平Vpp>4.5V) |
精度等级 | 2.5（特殊型1.5%或 1.0%） | 供电 | 标准型:24VDC±20%
交流型:220VAC(85～265VAC)(需定制)
电池型:3.7@4.4-5.2AH锂电池，根据不同使用情况，每组可用（3～12个月），两组替换使用。 |
工作压力 | DN15～DN50 PN16MPa （特殊型25MPa）
DN80～DN150 PN10MPa （特殊型16MPa） | 连接方式 | 标准型：HG20592法兰
特殊型：用户提供法兰标准
螺纹连接型：用户指定 |

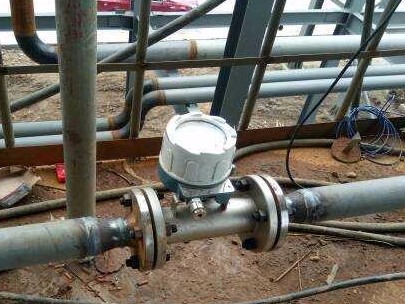

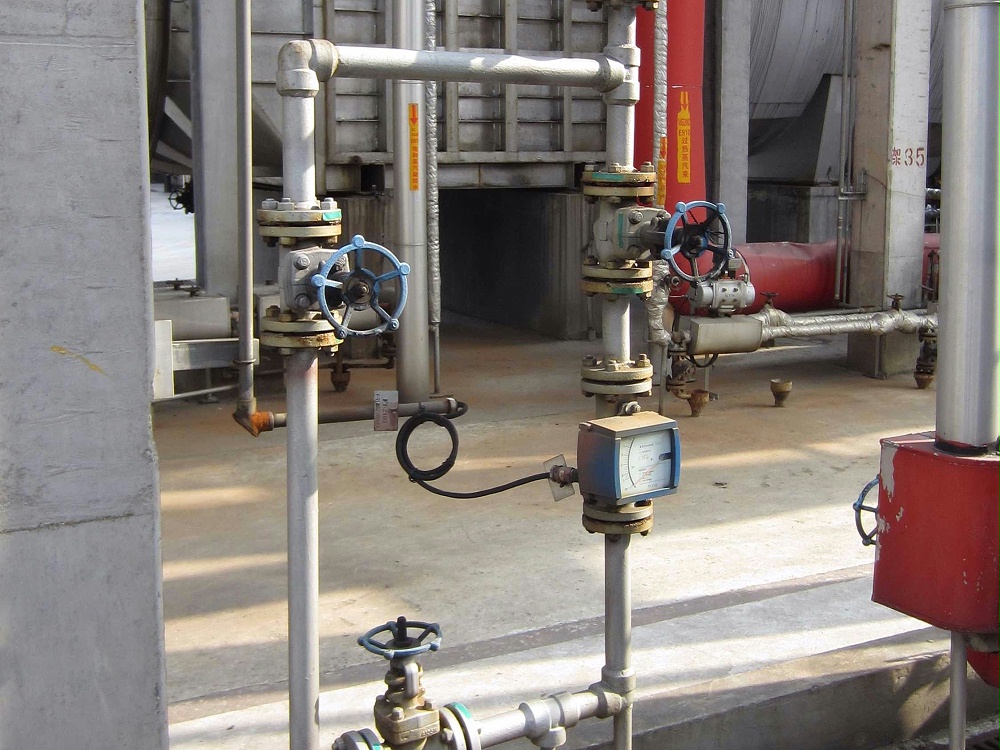

使用方法（安装）
卫生型金属管转子流量计安装需要完成12个步骤。
1、清理安装流量计之前一定要将管道内的焊渣、杂物清理干净；
2、校正流量计的直立部分垂直于地面安装倾斜度不得超过5°.否则会影响测量准确度.。
3、位置为了确保流量计的测量准确性，应在流量计的进口端增加不少于10xDN的直管段,出口端不少于5×DN的直管段，测量时调节控制阀安装在流量计的下游。
4、型号若被测介质为大的脉动流或两相流，应在流量计的上游安装缓冲器来或减弱脉动，保证介质的流动是单相稳定的，同时，建议流量计使用阻尼型的。
5、测介质 测介质较脏或含有导磁颗粒时，建议在流量计的上游安装过滤器或磁过滤器。
6、支撑流量计的安装应能适当支撑管道的振动或减少流量计的轴向负荷，否则应增加固定流量计的支撑。
7、维护为了便于流量计的保养维修，磁过滤器的清洗以及用户管路的定期维护保养，建议使用如图所示妁旁路管道。
8、稳定当流量计用于气体测量时,应保证管道内的工作压力不少于5倍流量计的压力损失,使流量计能够稳定正常动作。
9、接线对电远传及带报警限位开关的流量计在使用前，打开仪表盖，按接线图正确接线。
10、阻动件按仪表指示器中的警示牌，取出运输中防止浮子振动的阻动件，复原后再使用仪表。
11、开启流量计若开启流量计时，由于管道内没有压力或系统还未达到仪表正常使用的工作压力，缓慢开启控制阀，直到系统正常，仪表方可使用，否则容易造成指针跳动或浮子的突然撞击而损坏的瑰象。
12、用户使用 用户使用时，若被测流体的密度与水不同对，或被测气体的参数和工作状态与制造厂家规定不同时应对流量计示值读数进行换算，换算方法见附录。
厂家实力

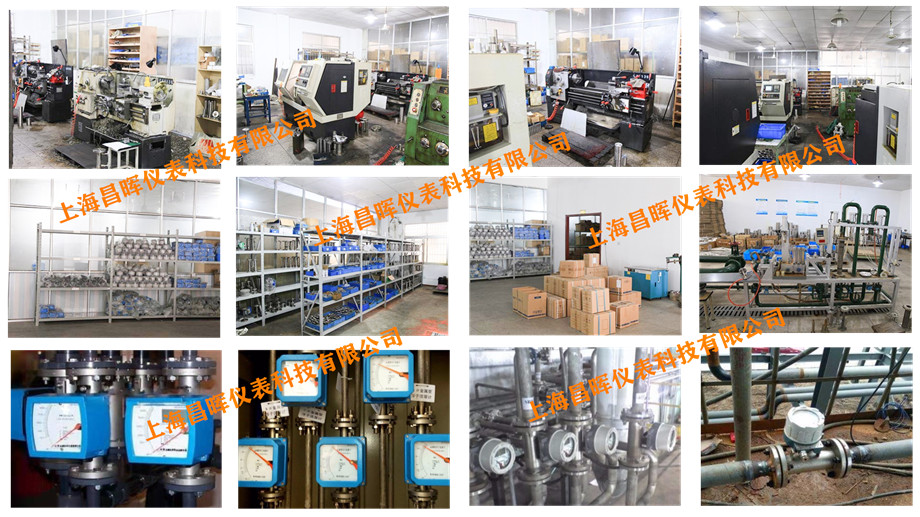

公司生产加工设备齐全，电子车间拥有一条现代化SMT流水线，拥有完善的电子设计、开发实验室。机械车间拥有多台精密数控车床、普通车床、加工、全自动环缝焊机、钻床等设备，标定车间拥有两条液体标定测试线，一条中小流量气体标定测试线，保证每台产品均经实际标定、校验，以确保产品品质。
