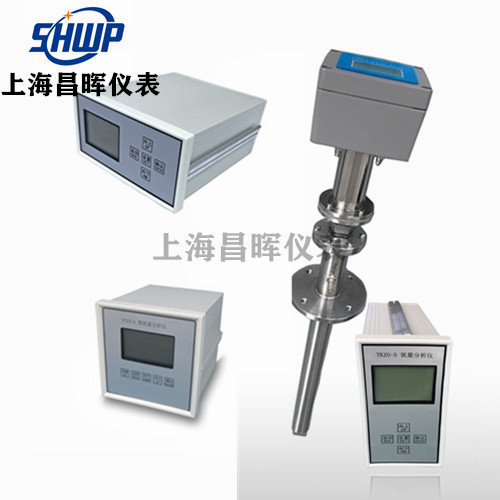

盘装式氧化锆分析仪

所属分类: 氧化锆氧量分析仪
浏览次数:
021-56552272
微信号
专业工程师
一对一服务
产品描述 Product Description


一、 概述

   氧化锆烟气氧量分析仪是近几十年发展起来的新型测氧器,因其具有结构简单、维护方便、反应速度快、测量范围广等特点,而广泛应用于电力、冶金、供暖、建材、电子等部门,分析各种工业锅炉及窑炉中烟气的氧含量,提高燃烧效率,节约能源,减少环境污染。

   氧化锆氧量分析仪由转换器和检测器(俗称氧探头)组成,在检测器的核心元件氧化锆浓差电池上,采用了纳米材料和生产工艺,在电极涂层上添加抑制电极老化的添加剂。大大提高了氧化锆测量探头的精度和使用寿命。检测器采用直插式探头结构,不需取样系统,能及烧时反映锅炉内燃烧状况,如与自控装置配合使用,可有效地控制燃状况。转换器采用单片机智能化设计,汉字液晶显示,使数据显示、功能控制更具有人性化;可与各类型DCS数据接入设备连接。使仪表的操作变的简单,容易掌握。

具有以下特点:

1. 通用性较强,可以直接替换其它厂家氧量分析仪。

2. 大屏幕LCD显示。

3. 全中文操作菜单(出口产品可以提供英文菜单)。

4. 氧量量程0-25%内自由设定(***低量程0-5%)。

5. 温度采用PID控温,恒温点700℃和750℃(可现场选择)。

6. 可设置氧量上、下限报警指示,温度上、下限报警指示。

7. 本底电势一键校正。

8. 可用标准气在线校准。

9.  4-20mA标准电流输出与主电路光电隔离,可直接远传进入DCS系统。

10. 多种故障信息提示。


二、工作原理

      氧化锆是一种高温电解质浓差电池,在数百度的高温环境下,具有能产生氧离子迁移的导电性能,由于被测气体(烟气或其它气体)与参比气体(空气或其它气体)在氧化锆两侧铂电极的氧分压不同,在两极间有一定数量的氧离子迁移而产生了氧浓差电势,其电势值与氧浓度的关系,可以用能斯特(Nernst)公式来表示:

E=RT/4F×LnP1/P2

式中:E—氧浓差电势(V)

      R—理想气体常数(8.314J/moLK)

      T—******温度值(K)

      F—法拉第常数(96500c/moL)

      P1—参比气体分压(空气)

      P2—被测气体分压

变送器把所测量出的数据,经单片机计算转换,将氧含量在液晶屏上显示出来,同时转换成电流信号供计算机或计录仪使用。


三、 技术指标

量    程: 0.01~25.0% (可编程)

输出信号: 4 ~20mA 负载电阻≤500Ω 隔离

重复性:   满量程的±0.5%

基本误差: ≤±1%(满量程)

稳定性:   ≤±1%(仪器连续检定4h)

响应时间: 接入标气,5秒内达到90%的响应

电源及功耗:电源220VAC 50~60Hz,功率≤150W

样气温度:   ≤650℃

样气压力范围:±5KPa

防护等级:IP65

检测器长度:  0.4m;0.8m;1.0m;1.2m;(其他长度可根据用户要求生产)


 四、 检测器的构造

     检测器由防尘装置、氧化锆管、加热炉、热电偶、气体导管、接线盒以及壳体等主要部件组成。整个装置采用全封闭型结构,以增加整个装置的密封性能,提高使用寿命。对高粉尘的检测环境,为达到更好的过滤效果,加装了多孔陶瓷过滤器。

检测器内的氧化锆管是核心元件 ,属陶瓷易碎品,运输和安装使用过程中应避免剧烈震动,以免损坏。检测器内加热炉的作用是提供氧化锆元件正常工作所需的温度,为延长加热炉的寿命,在工艺上作了特殊的处理。因检测器本身带有加热装置,从而在低于700℃的环境中能正常工作。


五、 检测器的现场安装条件

5.1氧量检测器的现场安装条件

避开震动场合;环境温度要在仪器规定范围内;接线盒要避开高辐射热源;尽可能避开腐蚀性气体;要有足够的工作空间;


5.2  取样点的位置选择

取出的气样能快速反映工艺状态的变化情况,即气体要具有代表性。

为避免SO2 的冷凝,取样点气体温度应高于300℃,其范围为300—600℃***佳。

取样点的温度、压力、流量等参数不应变化太大。

取样探头的长度应达到烟道直径的1/3。切忌在管道、烟道底部开口取样。

取样点的附近炉堂、烟道应无泄漏,否则将造成测量误差。

要选择在易于维护、检修的地方。


5.3 氧量检测器的安装

   预先加工好带法兰的设备短接管,孔径为Φ76,长度约为400mm。按要求选好取样位置(炉壁或管道),开一个Φ76 的孔,将短接水平焊接到炉壁上,焊接时要保证焊接处不漏气。把检测器插入短接管中,接管法兰与检测器法兰之间垫上2—4mm 厚的石棉垫,旋紧4 个螺栓,使其不漏气即可。

※注意: 新建炉膛或烟道要等几次烘炉干燥后再安装氧探头,否则,过于潮湿的烟气可能降低新探头使用寿命。

由于探头的参比气是靠空气自然对流提供的,探头须***水平安装, 探头端部防护套管的缺口位置(可调整方向)也应垂直向下,以防积灰.
