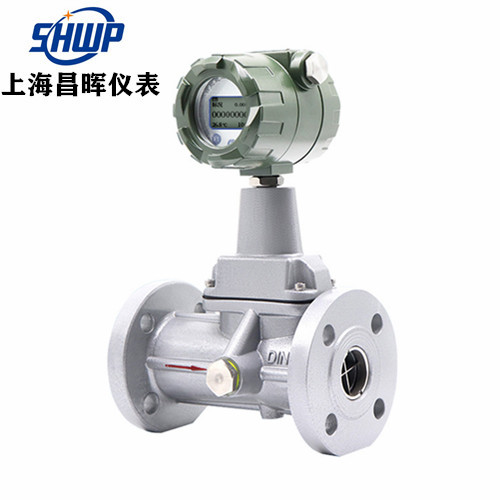

产品概述

旋进旋涡流量计是我公司开发研制的具有国内***水平的新型气体流量仪表。该流量计集流量、温度、压力检测功能于一体，并能进行温度、压力、压缩因子自动补偿，是石油、化工、电力、冶金等行业用于气体计量的理想仪表。

结构与工作原理

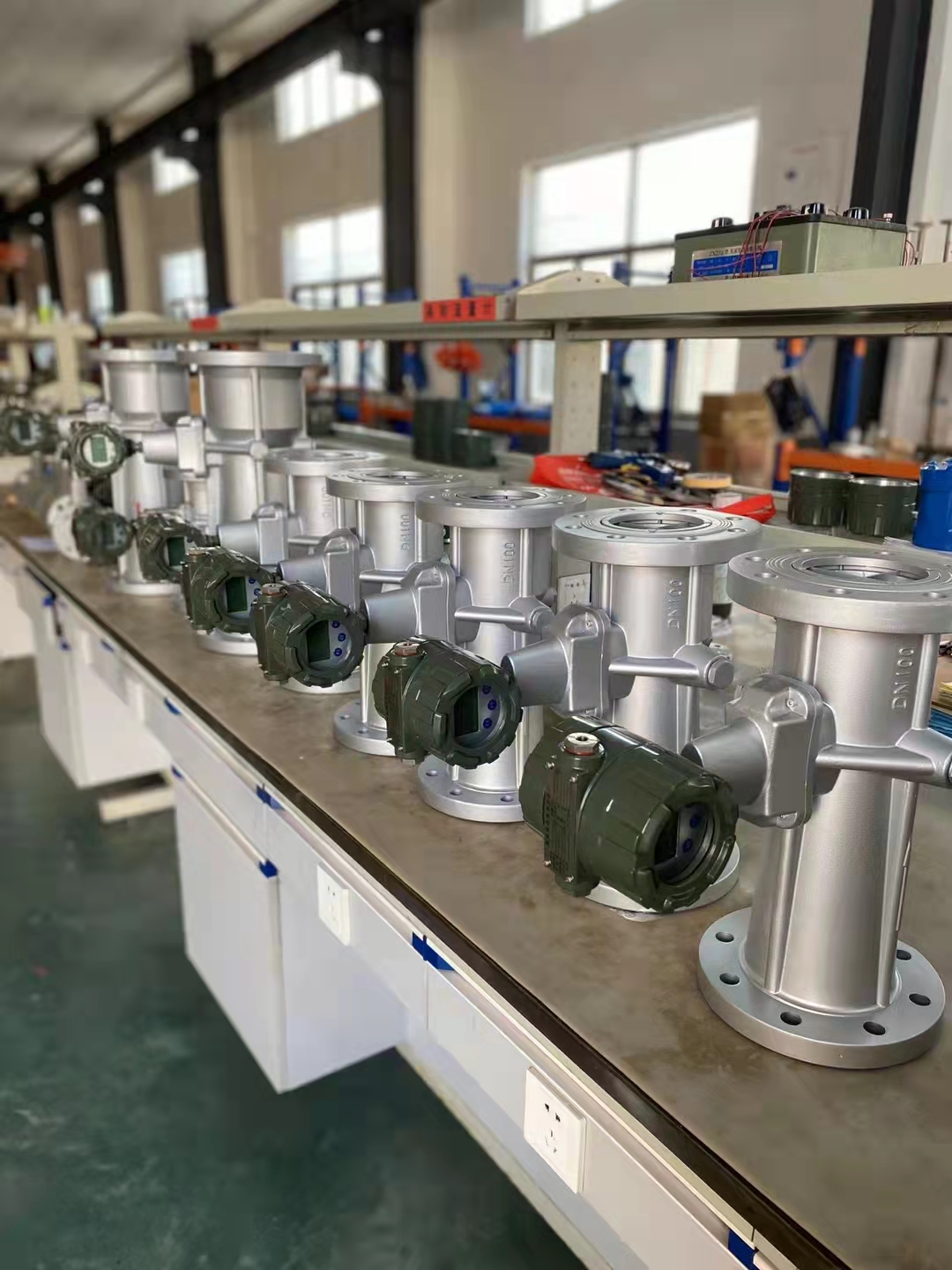

2.1流量计结构

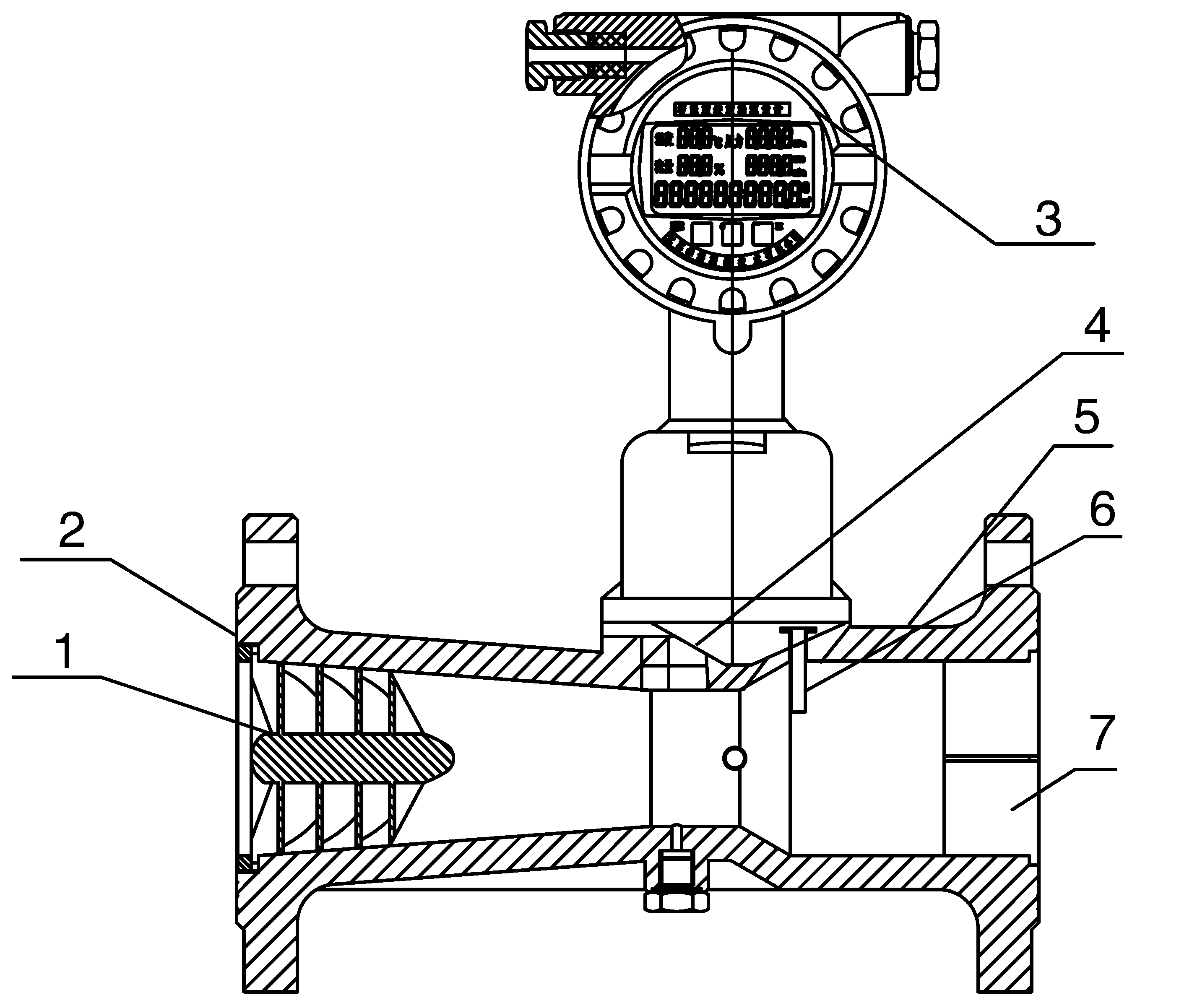

流量计由以下七个基本部件组成(图1):

1.旋涡发生体、

2.壳体、

3.旋进旋涡流量计积算仪(原理见图3)、

4.温度传感器、

5. 压力传感器、

6.压电晶体传感器、

7.消旋器

2.2工作原理

流量传感器的流通剖面类似文丘利管的型线(图2)。在入口侧安放一组螺旋型导流叶片，当流体进入流量传感器时，导流叶片迫使流体产生剧烈的智能旋涡流。当流体进入扩散段时，智能旋涡流受到回流的作用，开始作二次旋转，形成陀螺式的涡流进动现象。该进动频率与流量大小成正比，不受流体物理性质和密度的影响，检测元件测得流体二次旋转进动频率就能在较宽的流量范围内获得良好的线性度。信号经前置放大器放大、滤波、整形转换为与流速成正比的脉冲信号，然后再与温度、压力等检测信号一起被送往微处理器进行积算处理，***在液晶显示屏上显示出测量结果(瞬时流量、累积流量及温度、压力数据)。

主要技术参数与功能

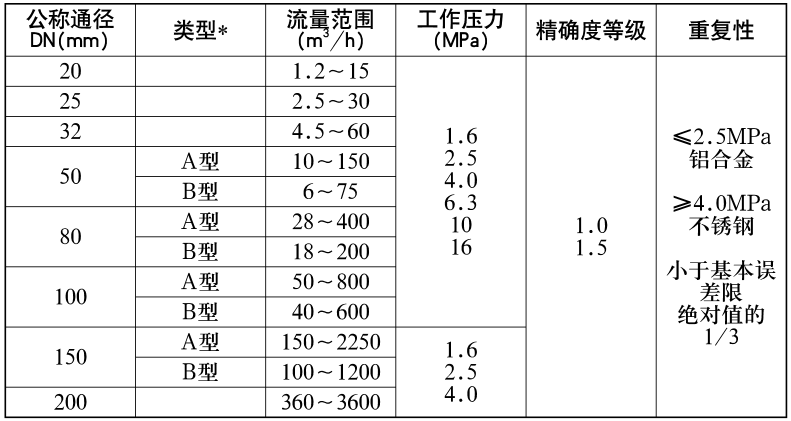

3.1流量计规格、基本参数和性能指标(见表1)表1

注:1.准确度:为温度、压力修正后的系统精度;

    2.A、B用以区别相同通径不同流量范围。

3.2标准状态条件:P=101.325KPa，T=293.15K

3.3使用条件:

环境温度:-30℃～+65℃

相对湿度:5%～95%

介质温度:-20℃～+80℃

大气压力:86KPa～106KPa
