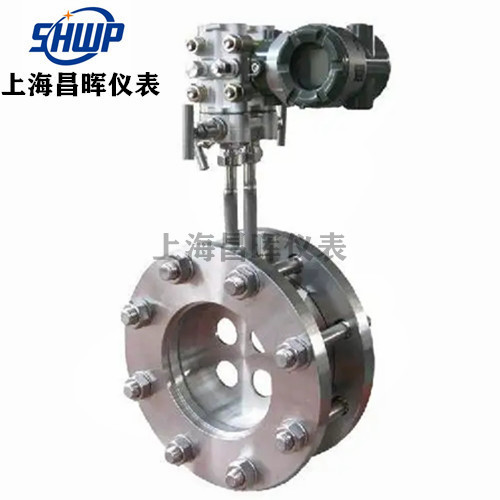

昌晖仪表-平衡流量计

所属分类: 流量仪表
浏览次数:
021-56552272
微信号
专业工程师
一对一服务
产品描述 Product Description


一、产品概述

SHWP-LGBK系列孔板流量计用途:可广泛应用于石油、炼化、化工、天然气、冶金、电力、制药等领域中,各种液体、气体、天然气及蒸汽流量的测量和计量。变送器输出的模拟信号或数字信号可与计算机联网,也可输送给各种流量仪,实现远程流量显示或控制。



二、特点

1.一体化式结构、流量测量

2.测量精度高,量程比宽

3.最小压差可达30mmH2O

4.耐高温、高压,可适用于各种工况条件

5.智能变送、温/压全工况自动补偿

6.开放式数字平台,多用途串行接口,现场总线结构,HART通讯协议

7.现场数显、信号远传兼容,模拟量和数字化双向通迅共存,方便系统组建和入网



三、技术参数

1.口    径:DN25~DN2000(mm)

2.精    度:±1%FS

3.量 程 比:标准1:13,扩展1:30

4.工作压力:≤42.0MPa

5.介质温度:-40ºC~450ºC

6.介质粘度:≦30CP(相当于重油)

7.β值:0.2~0.8

8.连接方式:法兰或夹装式

9.法兰标准:

DN≤600mm, PN2.0~PN26,HG20616;PN32,HG20618;

DN>600mm,PN2.0~PN15,HG20623.

也可按用户提供的法兰标准制造。

10.材    质:主体、孔板、取压管、三阀组:不锈钢;直管段及连接法兰:碳钢或不锈钢

11.安装方式:水平或垂直。

12.智能差压变送器:输出:4~20mA.DC 或数字信号;电源:24V.DC;

防爆等级:dⅡCT5.6、iaⅡCT4-6;防护等级:IP67

表头:盲表和数显表两种



四、测量原理

  当充满管道的流全经孔板时,将产生局部收缩,流束集中,流速增加,静压力降低,于是在孔板前后产生一个静压差,该压力差与流量存在着一定的函数关系,流量越大,压力差就越大。

  通过导压管将差压信号传递给差压变送器,智能差压变送器将差压信号及流体温/压信号进行自动补偿和智能变送。输出4~20mA.DC模拟信号或脉冲信号、实现对流体的测量。

取压方式,常用的取压方式有三种:角接取压(环室、钻孔)、 法兰取压、D-D/2径距取压



五、流量计结构

1. 结构

GK-LGBK系列孔板流量计,由孔板取压装置、三阀组、智能差压变送器及温/压传感器等主要部分组成。

2. 三阀组的作用

l 可使一体化结构牢固,减少泄漏点;

l 可在线确认变送器的零点与修正;

l 一旦变送器出现故障需要检修或更换时,可在不中断工艺情况下进行,操作非常方便。

u 调零、更换变送器时,三阀组阀门操作程序:

l 置F1、F3阀于“全闭”位置(顺时针方向拧紧)

l 将F2阀置于“微开”位置(逆时针拧二圈);

l 二个阀门开关状态确认无误后,即可进行调零或检修或更换。

u 变送器重新投运时,三阀组阀门操作程序:

l 先“关闭”F2阀门;

l 置F1、F3阀门于“全开”位置。变送器即可进入运行状态。

u 在如下情况下,均可选用三阀组

l 为减少过程泄漏点

l 不允许中断工艺过程

l 方便变送器检查或更换

3. 温/压传感器

温/压传感器用以传输被测流体的温度与压力信号,由智能差压变送器实现温/压全工况的自动补偿,以得到真实、准确的流量。

4. 智能差压变送器

型号:3051、EJA、及霍尼韦尔ST3000系列等。
