一、仪表概述：

顶装式磁翻板液位计直接安装于容器顶部，通过浮球随液面（或界面）的上下移动带动磁性连杆上下移动，由磁性连杆内的磁钢利用磁耦合原理驱动磁性翻板指示器，用红蓝两色（液红气蓝）明显直观地指示出工艺容器内的液位或界位，可远距离传送和实现自动控制。UHZ520系列主要由本体部分、就地指示器、远传变送器及上、下限报警器等几部分组成。

二、测量原理：

磁翻板液位计根据浮力原理和磁性耦合作用研制而成。当被测容器中的液位升降时，液位计本体管中的磁性浮子也随之升降，浮子内的磁钢通过磁耦合传递到磁翻柱指示器，驱动红、白翻柱翻转180°，当液位上升时翻柱由白色转变为红色，当液位下降时 翻柱由红色转变为白色，指示器的红白交界处为容器内部液位的实 际高度，从而实现液位清晰的指示。

三、适用场合：

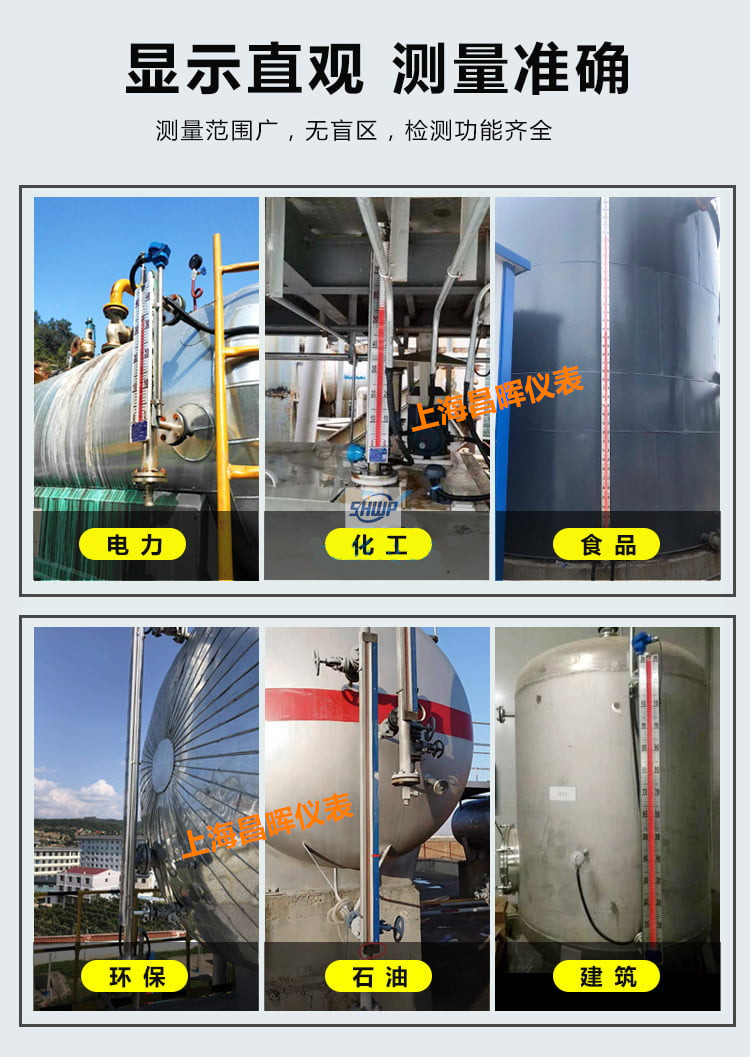

顶装式磁翻板液位计适用于测量各种不便于侧面安装液位计的容器，特别是地下贮槽内的液位测量。广泛适用于石油、化工、冶金、电力、轻工及医药等行业和部门。

四、应用场所：

1、适用于高温、高压力、强酸、强碱及防爆要求，结构简单、可靠耐用，可加装多种选购配件使控制更加容易。

2、加装液位传送器及磁性开关，不需停机可随时安装或调整。

3、若电源中断，现场磁性开关亦不受影响，准确性高。

4、每10公分加一不同颜色的色片，使液位容易辨识。

5、适用于染整设备、废水处理、发电厂、化工设备、热煤油锅炉和石化工业等。

五、性能特点：

1、在容器不适宜侧面开孔及容器周围空间很少时，可在容器上部或下部安装本形式液位计；

2、 适用于粘度较大的液体介质；

3、 显示器的观察方向可任意改变；

4、 加装液位开关变送器及控制开关，不需停机可随时安装调整；

5、 若电源中断，现场开关。亦不受影响，准确性高；

6、 每10分钟加不同颜色的液体，使液体容易辩识。

六、技术指标：

1、测量范围（上下法兰中心距）：L=500-6000mm,超6000mm可特殊订货；

2、指示误差：±10mm；

3、工作压力：普通型：≤6.3MPA ， 高压型：6.3-16MPA；

4、介质温度：普通型：≤150度 ， 高温型：150-450度；

5、介质密度：≥0.45g/m3 ；

6、密度差：≥0.15g/m3（测界面）；

7、接液材质：标准1Cr18Ni9Ti 根据被测介质化学性质的不同，可选用304、316、316L、316Ti、317、317L、S2205、Ti等不同牌号的不锈钢制造，以达到防腐的目的；

8、连接法兰规格：DN20、DN25、特殊规格需定做。

七、统构成及接线：

1、上下限开关输出：

由具有自保持作用的舌簧开关和转换器组成，舌簧开关和转换器分别安装于现场和控制室，由转换器提供三对触点开关。

2、电远传：

由测量单元和变送单元两部分组成。

3、本安防爆：

a 带本安防爆，上、下限开关输出型：

防爆开关由舌簧开关和带继电器触点的安全栅组成，可向用户直接提供一对常开或常闭触点。如用户需更多触点可特殊设计订货。

b 带本安防爆远传型：

适合使用于∏类电气设备（工厂用）、C级气体，表面温度组别T4（135℃）。

八、使用维护注意事项：

使用：

1、配套仪表及附件详细内容具体见相应仪表附件说明书。

2、为防止远输或搬远过程中浮子上下移动造成损坏，特用液位计出厂配套的校正磁钢在主导管外侧（贴有彩色标识）将磁性浮子吸住。所以在收到产品或安装后，请将校正磁钢取下，以便浮子能随液位上下移动，使用前若磁翻柱翻转颜色不*，可用校正磁钢将其有吸顺，仪表即可正常工作。

3、液位计安装完毕后，需用磁钢进行校正，对磁翻柱导引一次，使零位以下显示有红色，零位以上显示为白色。

4、液位计可根据用户需要配加热夹套或电伴热装置,如用户订货时没有选择该选项,而在安装后自行采用伴热管路时,必且自配伴热装置产生的温度不能超过液位计的额定温度。

5、液位计投入远行时，应先打开上引液管阀门，然后，漫漫开启下引液管阀门，让液体介质平稳地进入主导管，避免液体介质带着浮子急速上升，造成磁翻柱翻转失灵或翻乱（若遇此现象，可用磁钢重新校正）。

维护：

1、液位计筒体内不应有固体杂质和磁杂质进入，以免对浮子造成卡阻及减弱浮力。

2、根据介质情况，可定期清洗主导管，清洗管内沉积杂质。

3、对液体进行清洗或更换浮子时，打开排污法兰，在装入磁性浮子时，应注意重端带磁性一端向上，不能倒装！

4、对低温型及液化气型产品，液位计主体采用真空夹套保温，安装使用过程中注意不要把夹套破坏，以免影响产品质量。
