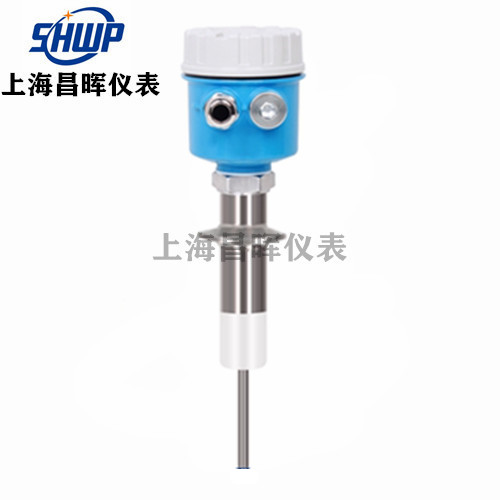

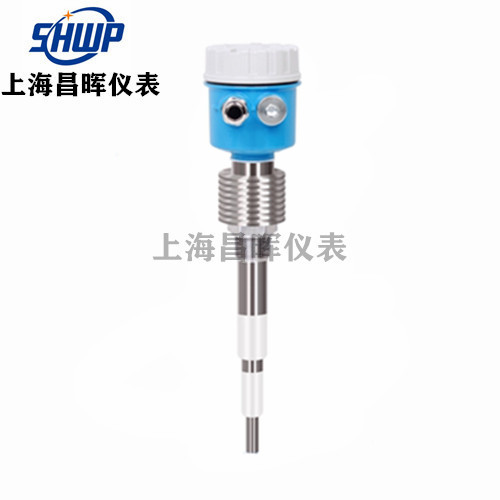

高温型射频导纳液位计-昌晖自动化

所属分类: 射频导纳液位计
浏览次数:
021-56552272
微信号
专业工程师
一对一服务
产品描述 Product Description

一、基本参数

供电电源: 220VAC 50Hz或24VDC(建议使用24VDC);

继电器触点: 2组SPDT,5A  220VAC;

材质:感应棒:SUS304/316、绝缘护套:PP或Teflon;

灵敏度: 0.5pf~750pf;

工作温度:探头使用温度范围:-184℃~260℃,

电路部分耐温:-40℃~80℃;

连接螺纹: 1” NPT或1”PF;

延时时间: 0~30s可调;

二、工作原理

射频导纳料位开关是基于射频电容技术:将无线电频率施加在探头上,对周围的环境进行连续分析,由于所有介质的介电常数和导电性均不同于空气,当探头接触到介质时所引起的微小电容量的变化被电路检测并转换成开关信号输出。其独特的抗粘附电路只对物位改变引起的电容量的变化产生反应,从而消除了由于物料堆积产生的虚假信号。

三、安装使用说明

当探头水平安装时,应与水平面向下成20o夹角以减少落料冲击并增加感应灵敏度;

探头穿过容器壁安装时,保护套(绝缘部分)应比容器壁上的积料厚度长出2”;

为避免室外环境下雨水渗入接线盒,水平安装时电缆入线口须垂直向下;

安装时应充分考虑被测介质不从料仓中心入料时所堆积形成的倾斜角;

确认电源电压与所选用产品的电压相同,根据端子台上的标识参照接线图对应连接好各电缆,接好后,再将接线盒盖锁紧;

控制线路负载不能超负载使用(小于继电器容量使用)。

注:不要在探头与容器壁的螺纹连接处使用任何润滑剂,如果需要,可使用Teflon胶布进行密封,此时,安装者应用万用表对线路进行检查,并确保容器壁与探头间的电阻小于1欧姆
