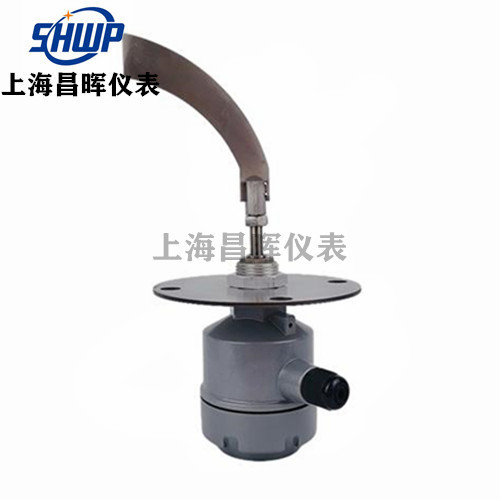

昌晖仪表-镰刀式阻旋式料位开关

所属分类: 阻旋料位开关
浏览次数:
021-56552272
微信号
专业工程师
一对一服务
产品描述 Product Description


一、基本参数

1. 电源:110VAC 60HZ,220VAC 50HZ,240VAC 50Hz,24VAC 50HZ,24VDC

2. 消耗功率:3W,1.5W(XR8□用)

3. 接点容量:SPDT 5A/250VAC, 3A/250VAC(XR8□)

4. 叶片转速:1R.P.M

5. 耐电压:AC 1500V×1minute

6. 测量扭矩:0. 05~0.1N·m,0.003~0.01N·m(XR8□)

7. 适用比重:0.5g/cm3以上,0.3g/cm3(XR8□)以上

8. 接续方式:牙口1"PF、3/4"PF(XR8□),法兰JIS 2-1/2"x5kg/cm2(其它可依需求订制)

二、工作原理

阻旋式料位开关之叶片是利用传动轴与离合器相接,在未接触物料时,马达保持正常运转;当叶片接触物料时,马达电源断开并停止转动,机构同时输出一接点信号而测出料位高度。

三、安装使用注意事项

1. 水平安装时,将开关以水平向下呈15℃~20℃之夹角安装,以减少物料的冲击。

2. 如图1所示接线盒入线口必须朝下,电缆固定螺母必须锁紧。

3. 送电时应确认使用电压正确。

4. 被控制线路负载必须与开关接点容量相匹配。

5. 安装产品附近应避免有架桥破坏器或振动马达。
