功   能

·多种传感器输入功能：20种输入方式

·多种输出功能:Relay,SSR,SCR             ·通讯功能:RS232,RS485

·变送(PV)输出:DCV,DCI                   ·馈电输出:DC24V，DC12V,DC5V

电   源

85-260VAC  50/60Hz  或  24VDC

显示类型

7段LED显示[红色]     LED事件显示[红色，绿色]

显示精度

±0.2%F.S 或 ±0.3%F.S

设定类型

面板按键设定

输入

热电偶

K(CA),J(IC),B(PP),E(CR),T(CC),S(PR),W(TT)

RTD

Cu50,Pt100,Pt100.1

模拟信号

0-5VDC,1-5VDC,0-10mADC,4-20mADC

采样时间

0.5秒

PID

控制输出

PWM输出，正反转控制输出，电压/电流输出

比例带：0.1-9999%FS   积分时间：0-3600秒   微分时间：0-3600秒

周期：1-200秒      手动预置：0-100%

动作死区：0-100%   正/逆动作：可切换

事件

事件

种类

测量值（PV）、偏差（DEV）、偏差绝对值（|DEV|）、断线报警（LBA）

输出

动作

带回差输出   ON/OFF全量程

变送输出

输出

种类

测量值(PV)、设定值（SV）

输出

规格

电压：0-5VDC或1-5VDC 输出能力≤250Ω

电流：0-20mADC或4-20mADC    负载：≤500Ω

通讯

协议

MODBUS协议、SWPBUS协议

耐压

2000V AC  50/60Hz  1分钟

绝缘强度

Min.100MΩ(at  DC500V)

抗干扰

电快速瞬变脉冲群干扰±2kV

环境温度

-10~55℃(未结冰状态)

储存温度

-20~60℃(未结冰状态)

环境湿度

35-85%RH

重量

140g-600g

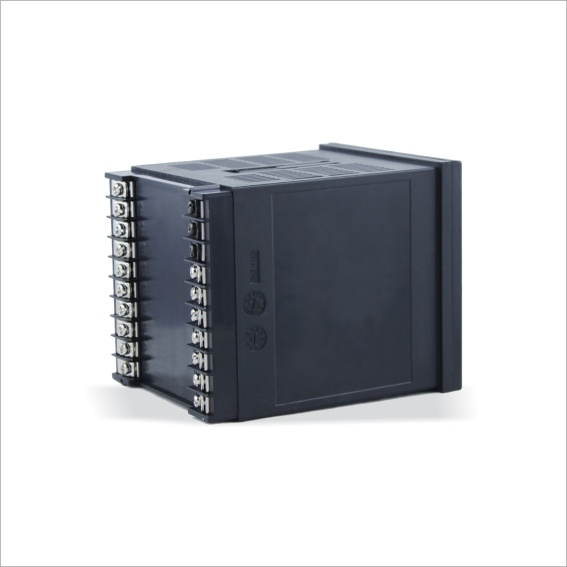

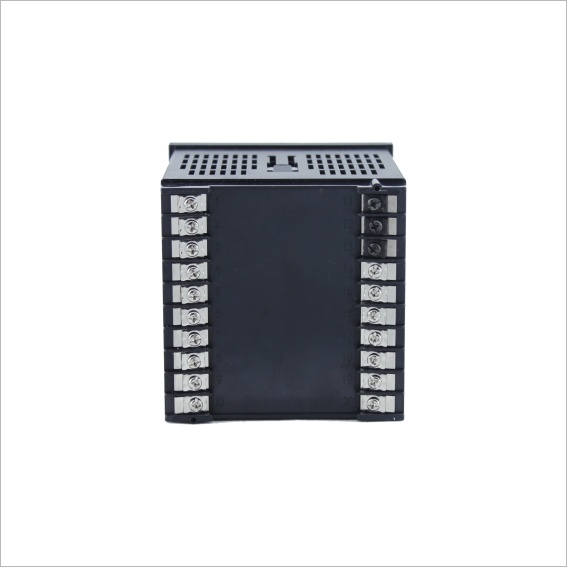

SWP-GFN

□

□□

-□

□

□

-□□

-□

□

-□

-□

-□

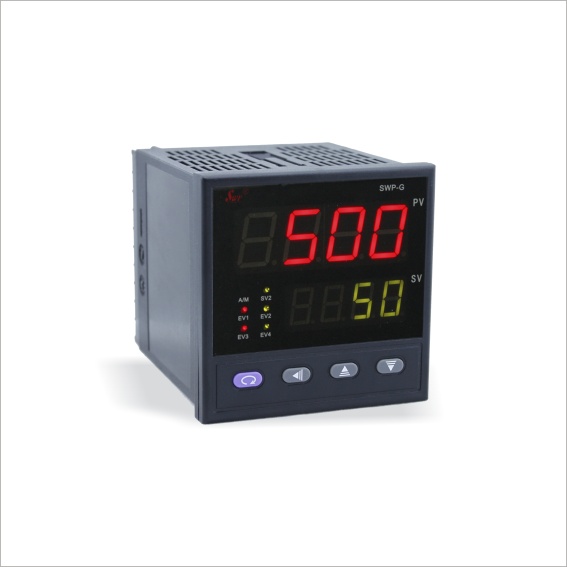

SWP-GFN通用型自整定PID显示控制器

外形尺寸

1

4

7

8

9

48×48mm*1

96×48mm（横式），48×96mm（竖式）*2

72×72mm*1

160×80mm（横式）,80×160mm（竖式）*2

96×96mm *2

控制作用

05

PID自整定控制

通讯方式

-□

参见 “通讯方式”

控制输出方式

□

参见 “控制输出方式”

变送输出方式

□

参见 “变送输出方式”

输入类型

-□□

参见“输入类型”

第一报警方式

-□

参见“报警方式”

第二报警方式

□

参见“报警方式”

馈电输出

-P

DC24V馈电输出

供    电

方    式

-W

    -T

DC24V供电

AC85-260V供电（开关电源）（可省略）

外形特征

-X

-S

横式显示仪表(可省略)

竖式显示仪表
