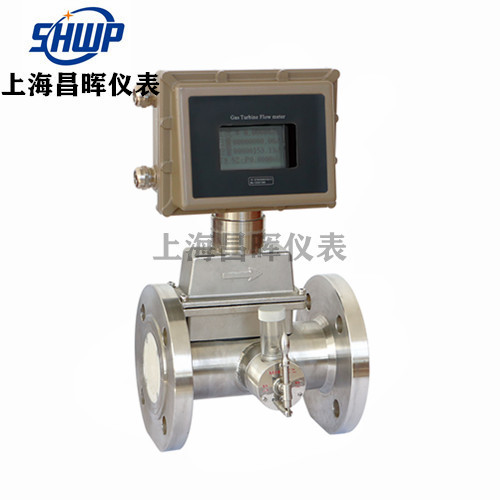

气体涡轮流量计-昌晖仪表

所属分类: 涡轮流量计
浏览次数:
021-56552272
微信号
专业工程师
一对一服务
产品描述 Product Description


产品概述

LWQ型气体涡轮流量计是我公司总结多年的经验研制,并采用多项创新技术而开发成功的新一代产品,主要性能指标达到先进水平,可替代同类进口产品。产品直接测量气体的工况体积流量和总量,可通过配置体积修正仪,测量气体的温度、压力、标况体积流量和总量,是城市燃气贸易计量及工业气体计量和检测的高性能仪表。

产品特点

■ 集微处理器、温度传感器、压力传感器于一体,直接测量被测介质的流量、温度和压力,并自动进行流量的温压补偿和压缩因子修正运算。
■ 采用低功耗设计,可用锂电池供电,电池可连续使用2年以上;同时也可外接电源。
■ 仪表具有脉冲信号输出、4-20mA模拟信号输出、RS485(MODBUS-RTU 协议)通讯输出;同时还有IC卡信号输出,可与IC卡预付费系统配套使用,便于贸易结算。
■ 专用液晶显示屏(带背光),读数直观方便,可同时显示标况瞬时流量、工况瞬时流量、标况累积流量以及测量介质的温度、压力等参数。
■ 具有实时数据存储功能,可防止仪表突然掉电时数据丢失,在停电状态下,内部数据可长期性保存。
■ 可靠的电磁兼容设计,抗干扰性能好,可靠性高,满足JJG1037-2008标准的电磁兼容实验要求。
■ 采用进口仪表专用精密轴承,耐磨性好,稳定程度高;同时提高了仪表的下限灵敏度,低始动流量。

技术参数

执行标准

封闭管道中气体流量的测量—涡轮流量计(GB/T18940-2003)

公称通径

DN25、DN40、DN50、DN80、DN100、DN150、DN200、DN250、DN300、DN350、DN400

连接方式

法兰连接型、螺纹连接型

准确度等级

1.5、1.0

量程比

1:10~1:30

工作电源

表体:304不锈钢或铸铝

叶轮:铝合金

转换器:铸铝

使用条件

环境温度:-30~+60℃;相对湿度:5%~90%;介质温度:-20~+80℃;大气压力:86kPa~106kPa

防护等级

IP65

工作电源

A.外电源:+24VDC±15%,纹波≤±5%,适用于4-20mA输出、脉冲输出、RS485等

B.内电源:1组3.6V10AH锂电池

信号输出

脉冲信号 、4-20mA电流信号    、控制信号

通讯输出

RS485通讯 等

实时记录

日记录、定时间间隔记录

信号接口

内螺纹M20×1.5或其他

防爆等级

ExdIICT6Gb

流量范围

公称通径
DN(mm)

型号规格

量程范围
(m3/h)

始动流量
(m3/h)

耐压等级
(MPa)

最大压损*2
(kPa)

安装方式


重量(kg)

25

S

4-40

≤1.3

1.6


2.5


4.0


6.3

1.5

法兰
螺纹*

10

40

S

6-65

≤1.3

1.5

12

50

S1

7-70

≤1.3

0.5

15

S2

10-100

≤1.6

1.0

15

S3

16-160

≤2.4

1.0

15

65

S

15-200

≤2.4

1.0

16

80

S1

13-250

≤3.0

2.5

法兰

16

S2

20-400

≤5.0

1.0

16

100

S1

20-400

≤4.2

1.5

24

S2

32-650

≤6.7

1.0

24

125

S

40-800

≤7.8

1.0

24

S1

32-650

≤10.0

1.3

22

150

S2

50-1000

≤11.0

2.0

45

S3

80-1600

≤12.0

0.5

45

200

S1

80-1600

≤16.0

1.0

62

S2

130-2500

≤20.0

0.5

62

250

S1

130-2500

≤22.0

1.5

80

S2

200-4000

≤25.0

1.5

80

300

S

320-6500

≤35.0

1.0

87

350

S

400-8000

≤40.0

1.5

105

400

S

650-13000

≤55.0

2.0

125
