产品简介

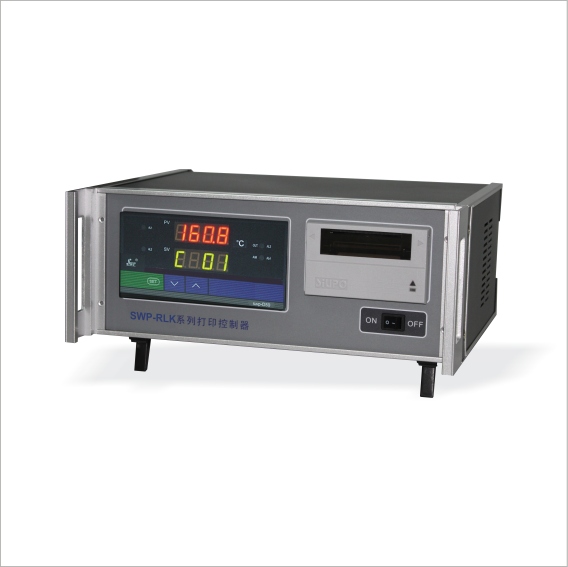

SWP-RMD带打印多路巡检控制仪集打印、控制及测量显示与一体。可自动定时、手动即时打印各通道当前测量值。
技术参数
规 格 | 说 明 |
使用 环境 | 环境温度 | 0~50℃ |
相对湿度 | ≤85RH 避免强腐蚀气体 |
供电电压 | 常规型 AC220V+10-15%（50Hz±2Hz） 特殊型 AC85~260V——开关电源 DC24V ±2V——开关电源 |
功耗 | ≤6W |
输入 信号 | 模拟量 | 热电偶：标准热电偶——B、S、K、E、J、T、WRe3-25等 |
电阻：标准热电阻——Pt10、Pt100.1、Cu50、Cu100 等远传压力电阻等 |
电流：0~10mA、4~20mA、0~20mA等——输入阻抗≤250Ω |
电压：0~5V、1~5V、mV等——输入阻抗≥250KΩ |
开关量 | 脉冲信号：波形——矩形、正弦或三角波 辐度——大于4V（或根据用户要求任定） 范围——0~10KHz（或根据用户要求任定） |
接点信号：电接点输入信号 |
输出 信号 | 模拟量输出 | DC 0~10mA（负载电阻≤750Ω） DC 4~20mA（负载电阻≤500Ω） DC 0~5V（负载电阻≥250KΩ） DC 1~5V（负载电阻≥250KΩ） |
开关量输出 | 继电器控制输出-继电器ON/OFF带回差。AC 220V/3A DC 24V/5A（阻性负载） 可控硅控制输出-SCR（可控硅过零触发脉冲）输出，0.5A/400V 固态继电器输出-SSR（固态继电器控制信号）输出，6~24V/30mA（电压不可调） 双向可控硅输出-SOT可控硅输出，5A/400V |
通讯输出 | 接口方式——标准串行双向通讯接口 RS-485、 RS-232 C、RS-422等 波特率——300~9600bps 仪表内部自由设定 |
馈电输出 | DC 24V 负载≤30mA |
测量精度 | ±0.2%FS±1字或±0.5%FS±1字 |
分辨率 | ±1字 |
测量范围 | -1999~9999字 |
显示方式 | -1999~9999字测量值显示 -1999~9999字设定值显示 发光二级管工作状态显示 |
方式 | 控制/报警方式为带回差上限或下限报警(用户可自由设定) |
控制精度 | ±1字 |
温度补偿 | 0~50℃数字式温度自动补偿 |
打印控制 | 可选择直接配接各型串打印机(如LQ-300K,TPuP系列微打等)，打印接口为RS-232C |
打印精度 | 同仪表精度 |
参数设定 | 面板轻触式按键设定 、参数设定值断电后永久保存、参数设定值密码锁定 |
保护方式 | 输入回路断线报警(热电偶或电阻输入时)、断电器输出状态LED指示、输入超/欠量程报警、 电源欠压自动复位、工作异常自动复位（Watch Dog） |
选型表
型 号 | 代 码 | 说 明 |
SWP-RM | □ | □ | □□ | -□ | □ | -□□ | -□ | □ | -□ | -□ | 带打印智能多路巡检测量控制仪 |
外形特征 | D |
|
|
|
|
|
|
|
|
| 横式显示仪表 |
外形尺寸 | 8 |
|
|
|
|
|
|
|
| 160×80mm（横式）, |
控制作用 | □□ |
|
|
|
|
|
|
| 参见 “控制作用” |
通讯方式 | □ |
|
|
|
|
|
| 参见 “通讯方式” |
输出方式 | □ |
|
|
|
|
| 参见 “控制输出方式” |
输入类型 | □□ |
|
|
|
| 参见 “输入类型”*1 |
第一报警方式 | □ |
|
|
| 参见 “报警输出方式 |
第二报警方式 | □ |
|
| 参见 “报警输出方式 |
报警记忆 | K |
| 带报警记忆功能*2 不带报警记忆功能 |
供电方式 | T | AC85-260V供电（开关电源） AC220V供电(线性电源, 可省略) |
★控制作用：
代码 | 06 | 07 | 08 | 09 | 14 |
控制作用 | 八路巡检 测量显示 | 八路巡检统一 控制/报警输出 | 八路巡检分别 控制/报警输出 | 十六路巡检 测量显示 | 十六路巡检统一 控制/报警输出 |
★通讯方式：
代 码 | 0 | 2 | 3 | 4 | 8 | 9 |
通讯方式 | 无通讯 | RS-232 | 打印口 | RS-422 | RS-485 | 特殊规格 |
★通讯协议：出厂时采用SWP通讯协议。
用户有订购特殊的通讯协议请在订货时注明。
选用打印口的仪表，有部分仪表无法满足打印功能，订货时选用功能上能够满足其要求的仪表代替。
★控制输出方式：
选型代码 | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
输出方式 | 无输出 | 继电器 | 4~20mA | 0~10mA | 1~5V | 0~5V | SCR输出 | SSR输出 | 特殊规格 | SOT输出 |
SCR-可控硅过零触发脉冲输出 SSR-固态继电器控制输出 SOT-双向可控硅输出
★ 输入类型：
代码 | 输入类型 | 测量范围 | 代码 | 输入类型 | 测量范围 | 代码 | 输入类型 | 测量范围 |
01 | B | 400~1800℃ | 09 | Pt100.1 | -199.9~320.0℃ | 17 | 30~350Ω | -1999~9999 d |
02 | S | 0~1600℃ | 10 | Cu50 | -50.0~150.0℃ | 18 | 特殊规格 | 用户待定 |
03 | K | 0~1300℃ | 11 | Cu100 | -50.0~150.0℃ | 19 | 4~20mA开方 | -1999~9999 d |
04 | E | 0~1000℃ | 12 | 4~20mA | -1999~9999 d | 20 | 0~10mA开方 | -1999~9999 d |
05 | T | -199.9~320.0℃ | 13 | 0~10mA | -1999~9999 d | 21 | 1~5V开方 | -1999~9999 d |
06 | J | 0~1200℃ | 14 | 1~5V | -1999~9999 d | 22 | 0~5V开方 | -1999~9999 d |
07 | WRe3~25 | 0~2300℃ | 15 | 0~5V | -1999~9999 d |
|
|
|
08 | Pt100 | -200~650℃ | 16 | 0~20mA | -1999~9999 d |
|
|
|
*1：统一控制/报警输出：即仪表所有通道共用一个（或两个）报警输出继电器，或所有通道共用一组变送控制输出。统一控制/报警输出仪表分以下两种报警方式（无特殊说明提供不带报警记忆的仪表）。
a.不带报警记忆功能：巡测至当前通道时有报警则输出报警，巡测至下通道如无报警则报警输出关闭。
b.带报警记忆功能：巡测至当前通道时有报警则输出报警，巡测至下通道如无报警但报警输出继续，直至所有通道均无报警方停止输出。
★报警方式：
代码 | N | H | L |
报警方式 | 无位式控制或报警（可省略） | 位式上限控制或上限报警 | 位式下限控制或下限报警 |
