产品简介

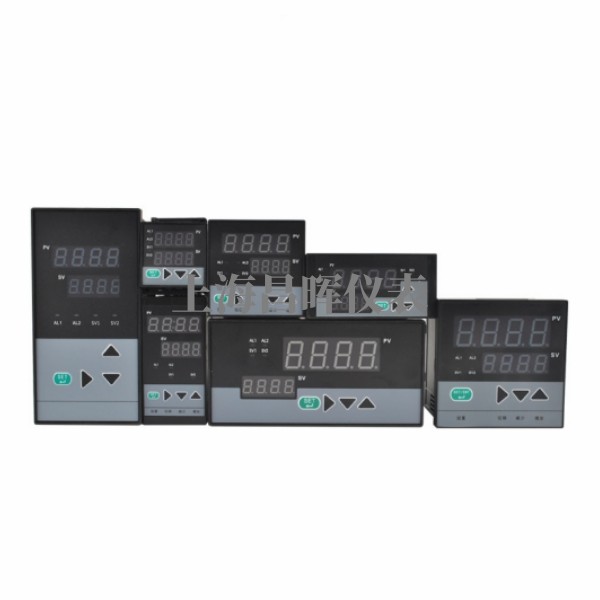

SWP-LED系列PID自整定控制仪/PID光柱显示控制仪适用于需要进行高精度测量控制的系统，可根据被控对象自动演算出***佳PID控制参数。该仪表集数字仪表与模拟仪表于一体，可对温度、压力、液位、速度等测量信号进行数字量显示控制(高亮度LED数码显示)及相对模拟量显示(光柱显示)，使测量值的显示更为清晰直观，并可选择双光柱显示。
技术参数：
规 格 | 说 明 |
使用 环境 | 环境温度 | 0~50℃ |
相对湿度 | ≤85RH 避免强腐蚀气体 |
供电电压 | 常规型 AC220V+10-15%（50Hz±2Hz） 特殊型 AC85~260V——开关电源 DC24V ±2V——开关电源 |
功耗 | ≤6W |
输入 信号 | 模拟量 | 热电偶：标准热电偶——B、S、K、E、J、T、WRe3-25等 |
电阻：标准热电阻——Pt10、Pt100.1、Cu50、Cu100 等远传压力电阻等 |
电流：0~10mA、4~20mA、0~20mA等——输入阻抗≤250Ω |
电压：0~5V、1~5V、mV等——输入阻抗≥250KΩ |
开关量 |
脉冲信号：波形——矩形、正弦或三角波 辐度——大于4V（或根据用户要求任定） 范围——0~10KHz（或根据用户要求任定）
|
接点信号：电接点输入信号 |
输出 信号 | 模拟量输出 | DC 0~10mA（负载电阻≤750Ω） DC 4~20mA（负载电阻≤500Ω） DC 0~5V（负载电阻≥250KΩ） DC 1~5V（负载电阻≥250KΩ） |
开关量输出 | 继电器控制输出-继电器ON/OFF带回差。AC 220V/3A DC 24V/5A（阻性负载） 可控硅控制输出-SCR（可控硅过零触发脉冲）输出，0.5A/400V 固态继电器输出-SSR（固态继电器控制信号）输出，6~24V/30mA（电压不可调） 双向可控硅输出-SOT可控硅输出，5A/400V |
通讯输出 | 接口方式——标准串行双向通讯接口 RS-485、 RS-232 C、RS-422等 波特率——300~9600bps 仪表内部自由设定 |
馈电输出 | DC 24V 负载≤30mA |
测量精度 | ±0.2%FS±1字或±0.5%FS±1字 |
分辨率 | ±1字 |
测量范围 | -1999~9999字 |
显示方式 | -1999~9999字测量值显示 -1999~9999字设定值显示 发光二级管工作状态显示 |
方式 | 控制/报警方式为带回差上限或下限报警(用户可自由设定) |
控制精度 | ±1字 |
温度补偿 | 0~50℃数字式温度自动补偿 |
打印控制 | 可选择直接配接各型串打印机(如LQ-300K,TPuP系列微打等)，打印接口为RS-232C |
打印精度 | 同仪表精度 |
参数设定 | 面板轻触式按键设定 、参数设定值断电后长久保存、参数设定值密码锁定 |
保护方式 | 输入回路断线报警(热电偶或电阻输入时)、断电器输出状态LED指示、输入超/欠量程报警、 电源欠压自动复位、工作异常自动复位（Watch Dog） |
★特殊技术参数
规格 | 说 明 |
控制输出方式 | PWM输出，正、反转控制输出，电压/电流输出 |
设定/显示精度 | ±0.5% FS±1 位数max.设定值与显示值匹配,无相对误差 |
比例范围 | 0.0%-100.0%(单位:0.1%) |
积分(复位)时间 | 0-9,999s(单位:1s) |
微分(比率)时间 | 0-9,999s(单位:1s) |
控制周期 | 1-250s(单位:1s) |
采样周期 | 0.5s |
★SWP-LED系列PID参数自整定控制仪型谱表
型 号 | 代 码 | 说 明 |
SWP-N | □ | □ | □□ | -□ | □ | □ | -□□ | -□ | □ | -□ | -□ | 新一代PID自整定控制仪 |
外形特征 | D S |
|
|
|
|
|
|
|
|
|
| 横式显示 竖式显示 |
外形尺寸 | 1 4 7 8 9 |
|
|
|
|
|
|
|
|
| 48×48mm 96×48mm（横式），48×96mm（竖式） 72×72mm 160×80mm（横式）,80×160mm（竖式） 96×96mm |
控制作用 | 05 |
|
|
|
|
|
|
|
| PID自整定控制 |
通讯方式 | 0 2 4 8 9 |
|
|
|
|
|
|
| 无通讯 通讯接口为RS-232C 通讯接口为RS-422 通讯接口为RS-485 通讯接口特殊规格 |
控制输出方式 | □ |
|
|
|
|
|
| 参见 “控制输出方式” |
变送输出方式 | □ |
|
|
|
|
| 参见 “变送输出方式 |
输入类型 | □□ |
|
|
|
| 参见 “输入类型” |
第一报警方式 | N H L |
|
|
| 无报警（可省略） 上限控制 下限控制 |
第二报警方式 | □ |
|
| 参加“报警方式” |
馈电输出 | P |
| DC24V馈电输出 |
供电方式 | W T | DC24V供电 AC85-260V供电(开关电源) AC220V供电(线性电源, 可省略) |
★SWP-LED系列PID光柱显示控制仪与型谱表
型 号 | 代 码 | 说 明 |
SWP-N | T□ | □□ | -□ | □ | □ | -□□ | -□ | □ | -□ | -□ | -□ | 新一代光柱PID显示控制仪 |
外形尺寸 | 8 |
|
|
|
|
|
|
|
|
|
| 160×80mm（横式）,80×160mm（竖式） |
控制作用 | 05 |
|
|
|
|
|
|
|
|
| PID自整定控制 |
通讯方式 | 0 2 4 8 9 |
|
|
|
|
|
|
|
| 无通讯 通讯接口为RS-232C 通讯接口为RS-422 通讯接口为RS-485 通讯接口特殊规格 |
控制输出方式 | □ |
|
|
|
|
|
|
| 参见 “控制输出方式” |
变送输出方式 | □ |
|
|
|
|
|
| 参见 “变送输出方式 |
输入类型 | □□ |
|
|
|
|
| 参见 “输入类型” |
第一报警方式 | N H L |
|
|
|
| 无报警（可省略） 上限控制 下限控制 |
第二报警方式 | □ |
|
|
| 参加“报警方式” |
馈电输出 | P |
|
| DC24V馈电输出 |
供电方式 | W T |
| DC24V供电 AC85-260V供电(开关电源) AC220V供电(线性电源, 可省略) |
外形特征 | X | 横式显示 竖式显示 |
★通讯方式：
代 码 | 0 | 2 | 3 | 4 | 8 | 9 |
通讯方式 | 无通讯 | RS-232 | 打印口 | RS-422 | RS-485 | 特殊规格 |
★通讯协议：出厂时采用SWP通讯协议。
用户有订购特殊的通讯协议请在订货时注明。
选用打印口的仪表，有部分仪表无法满足打印功能，订货时选用功能上能够满足其要求的仪表代替。
★控制输出方式：
选型代码 | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
输出方式 | 无输出 | 继电器 | 4~20mA | 0~10mA | 1~5V | 0~5V | SCR输出 | SSR输出 | 特殊规格 | SOT输出 |
SCR-可控硅过零触发脉冲输出 SSR-固态继电器控制输出 SOT-双向可控硅输出
★变送输出方式：
选型代码 | 0 | 2 | 3 | 4 | 5 | 8 |
输出方式 | 无输出 | 4~20mA | 0~10mA | 1~5V | 0~5V | 特殊规格 |
★ 输入类型：
代码 | 输入类型 | 测量范围 | 代码 | 输入类型 | 测量范围 | 代码 | 输入类型 | 测量范围 |
01 | B | 400~1800℃ | 09 | Pt100.1 | -199.9~320.0℃
| 17 | 30~350Ω | -1999~9999 d |
02 | S | 0~1600℃ | 10 | Cu50 | -50.0~150.0℃ | 18 | 特殊规格 | 用户待定 |
03 | K | 0~1300℃ | 11 | Cu100 | -50.0~150.0℃ | 19 | 4~20mA开方 | -1999~9999 d |
04 | E | 0~1000℃ | 12 | 4~20mA | -1999~9999 d | 20 | 0~10mA开方 | -1999~9999 d |
05 | T | -199.9~320.0℃ | 13 | 0~10mA | -1999~9999 d | 21 | 1~5V开方 | -1999~9999 d |
06 | J | 0~1200℃ | 14 | 1~5V | -1999~9999 d | 22 | 0~5V开方 | -1999~9999 d |
07 | WRe3~25 | 0~2300℃ | 15 | 0~5V | -1999~9999 d | 23 | 可切换输入 |
|
08 | Pt100 | -200~650℃ | 16 | 0~20mA | -1999~9999 d |
|
|
|
★注：切换输入只需设定仪表二级参数，详细情况见“使用说明书”。
★报警方式：
代 码 | N | H | L | G | A | D |
报警方式 | 无报警 （可省略） | 上限报警 | 下限报警 | 偏差内报警 | 偏差外报警 | LBA报警 |
★D105报警输出只有一个
★控制输出为PID控制，变送输出为测量值对应的变送输出。
★同种分度号，选型代码和仪表编程代码不同，在义表设定时请注意。
