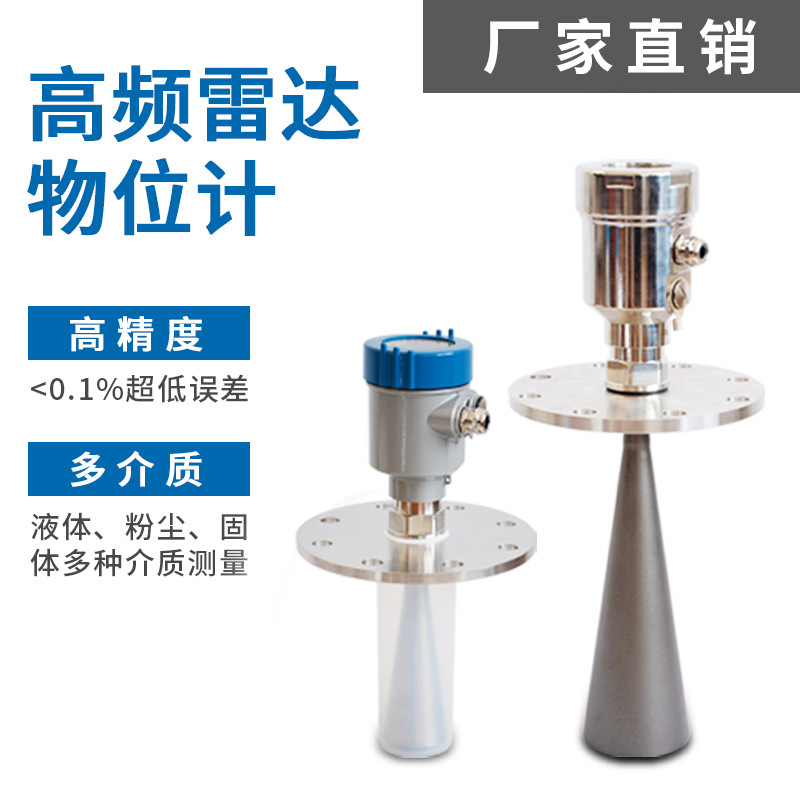

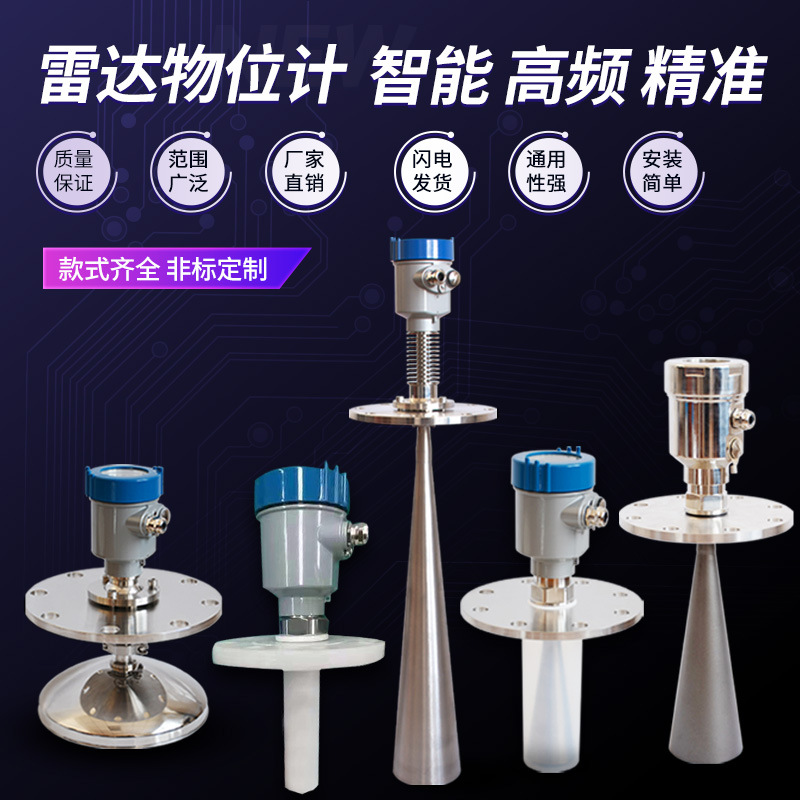

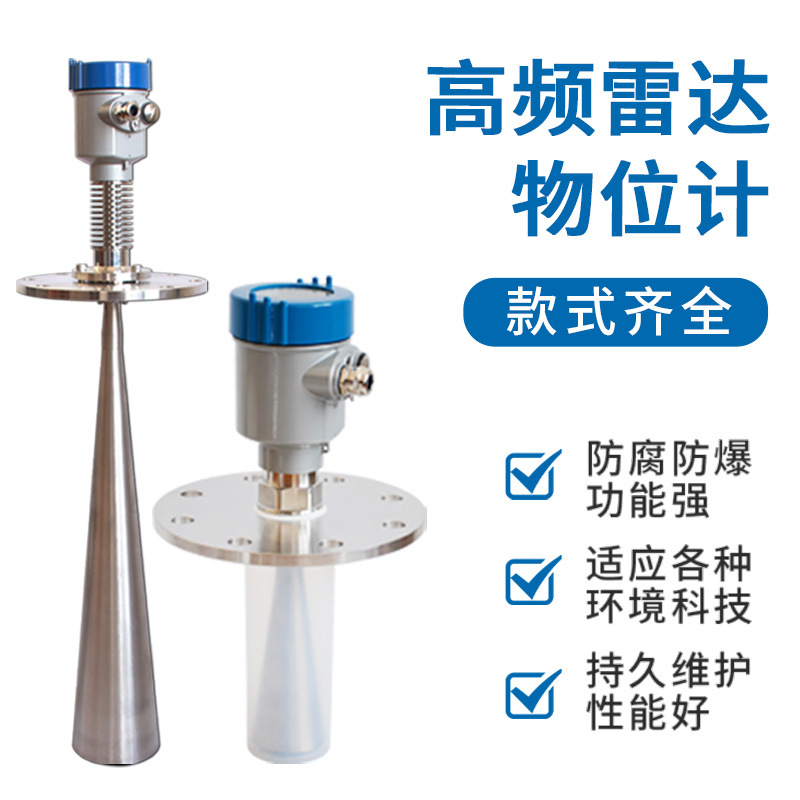

26G雷达物位计产品概述

80X系列传感器是26G高频雷达式物位测量仪表，测量最大距离可达80米。天线被进一步优化处理，新型快速的微处理器可以进行更高速率的信号分析处理，使得仪表可以用于反应釜、固体料仓等一些复杂的测量条件。

26G雷达物位计产品原理

雷达物位天线发射较窄的微波脉冲，经天线向下传输。微波接触到被测介质表面后被反射回来再次被天线系统接收，将信号传输给电子线路部分自动转换成物位信号（因为微波传播速度极快，电磁波到达目标并经反射返回接收器这一来回所用的时间几乎是瞬间的）。

A 量程设定  B 低位调整   C 高位调整   D 盲区范围

测量的基准面是：螺纹底面或法兰的密封面。

注：使用雷达物位计时，务必保证最高料位不能进入测量盲区（图中D所示区域）。

26G雷达物位计特点：

天线尺寸小，便于安装；非接触雷达，无磨损，无污染。

几乎不受腐蚀、泡沫影响；几乎不受大气中水蒸气、温度和压力变化影响。

严重粉尘环境对高频物位计工作影响不大。

波长更短，对在倾斜的固体表面有更好的反射。

波束角小，能量集中，增强了回波能力的同时又有利于避开干扰物。

测量盲区更小，对于小罐测量也会取得良好的效果。

高信噪比，即使在波动的情况下也能获得更优的性能。

高频率，是测量固体和低介电常数介质的最佳选择。

高频雷达液位计典型应用：

电  厂：燃料仓、蓄水池、废气净化罐、仓泵、油箱等；

油  田：原油或成品油储罐、三相分离器、沉降罐、污水罐及油水界面、钻探泥浆罐等；

化  工：硫酸，硝酸，等化工腐蚀液位、原油蒸馏塔、原料和中间料仓、反应罐、氨水罐、分离器等；

水处理：蓄水池、污水池、水处理罐、沉淀池、深井、饮用水网络等；

其  他：食品、制药、环保、造船等行业等；
