产品简介

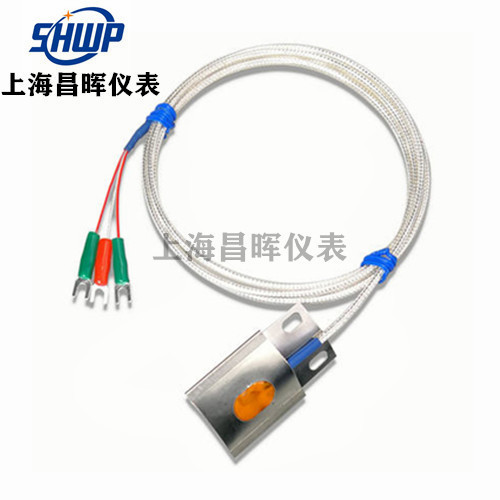

铠装铂电阻是一种温度传感器，它比装配式铂电阻直径小，易弯曲，抗震性好，适宜安装在装配式铂电阻无法安装的场合 。本厂生产的WZPK系列铠装铂电阻采用引进铂电阻测温元件，因此，具有精确、灵敏、热响应时间快、质量稳定、使用寿命长等优点。

铠装铂电阻外保护套采用不锈钢，内充满高密度氧化物质绝缘体，因此，它具有很强的抗污染性能和优良的机械强度，适 合安装在环境恶劣的场合。

铠装铂电阻可用于测量-79～420℃范围内温度，可直接用铜导线和二次仪表相连接使用。由于它具有良好的电输出特性 ，可为显示仪、记录仪、调节器、扫描器、数据记录仪以及电脑提供精确的温度变化输入信号，应符合JB/T8622-1997标准。

工作原理

铠装铂电阻工作原理：在温度作用下铂电阻丝的电阻随之变化而变化。显示仪表将会指示出铂电阻产生的电阻值所对应的 温度值。

主要技术指标

分度号Pt100：A级R0=100±0.06Ω

B级 R0=100±0.12Ω

◆量程规格

注：式中“t”为感温元件实测温度***值

◆公称压力：一般是指在常温下，保护管所能承受的静态外压而不破裂，实验压力一般采用公称压力的1.5倍。实际上， 允许公称压力不仅与保护管材料、直径、壁厚有关，而且还与其结构形式、安装方法、置入深度以及被测介质的流速、种类有关。

◆热响应时间：在温度出现阶跃变化时，热电阻的输出变化至相当于该阶跃变化的50%，所需的时间，称为热响应时间， 用T0.5表示。

◆热电阻绝缘电阻：常温绝缘电阻的实验电压可取直流10-100V任意值，环境温度在15～35℃范围内，相对湿度应不大于 80%，常温绝缘电阻值应不小于100 MΩ。

◆热电阻允许通过电流：通过铠装铂电阻的测量电流不超过5mA。
