ATL-FQ-01/02/03浮球液位控制器

所属分类: 浮球液位控制器
浏览次数:
021-56552272
微信号
专业工程师
一对一服务
产品描述 Product Description

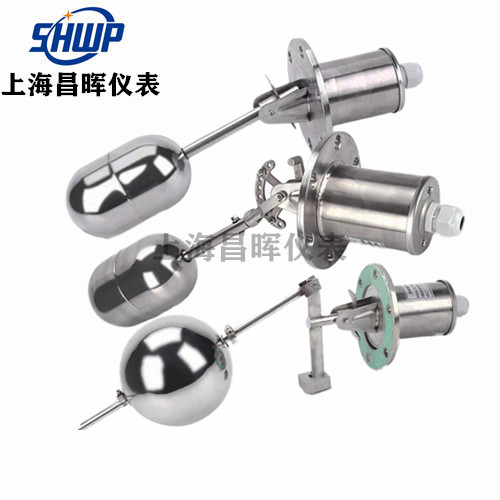

UQK-01、UQK-02、UQK-03浮球液位控制器

UQK系列浮球液位控制器适用于对各种容器内液体的液位控制,当液位到达上、下切换值时,控制器触点发出通断开关式信号。

控制器不适用于对黄铜、不锈钢等材料有较强腐蚀作用以及含有导磁杂质的介质。


UQK-01、UQK-02、UQK-03浮球液位控制器 结构原理

UQK系列浮球液位控制器由互为隔离的浮球组和触头组二大部分组成.

当被测液位升高至上切换点时,浮球1随之上升,使其端部的磁钢2向下摆动,通过磁力作用,推斥安装在外壳3内相同磁极4上、下摆动,其另一端的动触点5便在静触头2-2间连通。当液位下降至切点时,情况正好相反,静触点1-1被接通。上切点至下切点之间的区域称为换差区域。


UQK-01、UQK-02、UQK-03浮球液位控制器 参数与规格:

型号名称

防爆等级

介质压力MPa

介质温度℃

控制范围mm

整定方式

安装形式

电源及触点容量

UQK- 01浮球液位控制器


1

150

≤14

不可调

水平

220VAC

200W

100VDC

150W

UQK-02浮球液位控制器


1

150

25~550

有级可调

水平

UQK-03浮球液位控制器


1

150

8~1000

无级调整

垂直



型号名称

防爆等级

介质压力MPa

介质温度℃

控制范围mm

整定方式

安装形式

电源及触点容量

UQK-01-dⅡBT3型

防爆浮球液位控制器

dⅡBT3

4

150

≤14

不可调

水平

220VAC

200W

100VDC

150W

UQK-02-dⅡBT3型

防爆浮球液位控制器

dⅡBT3

4

150

25550

有级可调

水平

UQK-03-dⅡBT3型

防爆浮球液位控制器

dⅡBT3

2.5

150

81000

无级调整

垂直
