通道数

一进二出

防爆标记

[Exia]ⅡC

适应场所

安装在安全场所，可与具有ⅡA、ⅡB、ⅡC危险气体的0区危险场所本安仪表相连。

供电电压

20～35VDC

功耗

≤2.3W（24V电源，20mA输出时）

危险区信号

热电偶

信号类型量程范围

 B500～1820℃

S-50～1769℃

K-50～1372℃

E-50～1000℃

T-200～320℃

J-50～1200℃

WRe(3-25)0～2300℃

热电阻

信号类型量程范围

CU50-50.0～150.0℃

PT100-199～850℃

PT100.1-199.9～320.0℃

（用户定货时需指定信号类型和量程）

安全区信号

电流输出：4～20mADC

负载电阻：≤800Ω

电压输出：1～5VDC

负载电阻：≥10KΩ

(用户定货时需选择电流或电压输出)

电源保护

电源反向保护

输出精度

0.3%F.S

温度漂移

0.01%F.S/℃

仪表结构

尼龙塑壳结构

重量

约150g

适用现场设备

二线制、三线制变送器、电流源信号

SWP7081-Ex

/□

/□

/□

热电偶隔离安全栅

输入类型

/B

B(量程范围：500～1820℃)

/S

S(量程范围：-50～1769℃)

/K

K(量程范围：-50～1372℃)

/E

E(量程范围：-50～1000℃)

/T

T(量程范围：-200～320℃)

/J

J(量程范围：-50～1200℃)

/W

WRe(3-25) (量程范围：0～2300℃)

通道1输出类型

/I

通道1：4～20mA输出(安全区)

/V

通道1：1～5 V 输出(安全区)

通道2输出类型

/I

通道2：4～20mA输出(安全区)

/V

通道2：1～5 V 输出(安全区)

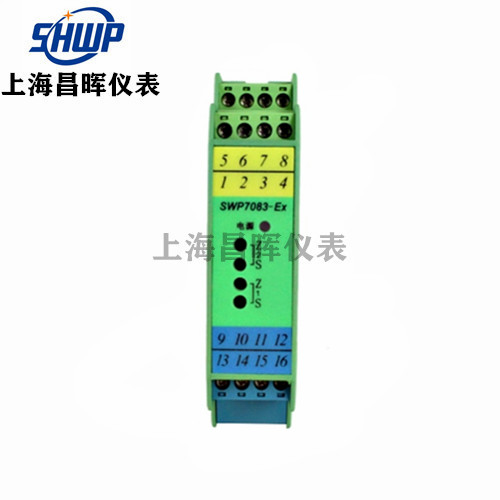

SWP7083-Ex

/□

/□

/□

热电阻隔离安全栅

输入类型

/CU50

Cu50(量程范围：-50～150℃)

/Pt100

Pt100(量程范围：-199～850℃)

/Pt100.1

Pt100.1(量程范围：-199.9～320.0℃)

通道1输出类型

/I

通道1：4～20mA输出(安全区)

/V

通道1：1～5 V 输出(安全区)

通道2输出类型

/I

通道2：4～20mA输出(安全区)

/V

通道2：1～5 V 输出(安全区)
