规 格 | 说 明 |
输入 信号 | 模拟量输入 | 热电偶：标准热电偶——K、E、B、S、J、T、We等 |
电阻：标准热电阻——Pt100、Pt100.1、Cu50、Cu100 远传压力电阻等 |
电流：0-10mA、4-20mA、0-20mA等——输入阻抗≤250Ω |
电压：0-5V、1-5V、mV等——输入阻抗≥250KΩ |
脉冲量 | 波形：矩形或正弦波 |
幅度：大于5V |
频率：0-5kHz（或根据用户要求） |
输出 信号 | 模拟量输出 | DC 0-10mA（负载电阻≤750Ω） DC 4-20mA（负载电阻≤500Ω） DC 0-5V（负载电阻≥250KΩ） DC 1-5V（负载电阻≥250KΩ） |
开关量输出 | 继电器输出——带回差，触点：AC 220V/3A DC 24V/6A（阻性负载） |
通讯输出 | 接口方式——标准串行双向通讯接口 RS-485 RS-232 RS-422等 波特率——300bps-19.2kbps 仪表内部自由设定 |
馈电输出 | DC 24V 负载≤30mA |
测量精度 | 测量显示精度：±0.2%FS±1字或0.5%FS±1字 |
频率转换精度 | ±1脉冲（LMS） 一般优于0.2% |
测量范围 | -1999——99999字 |
分辨率 | ±1字 |

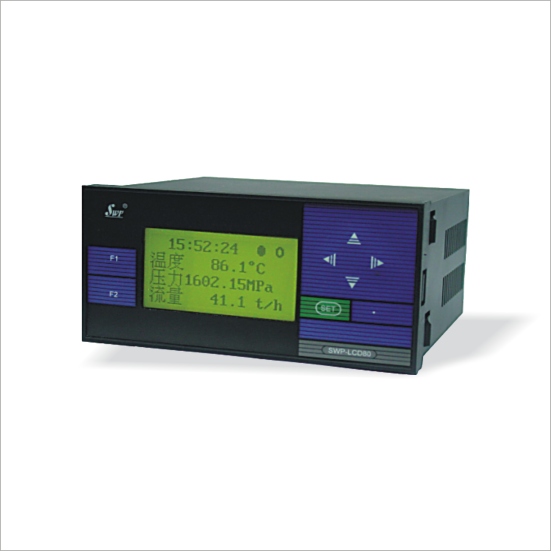

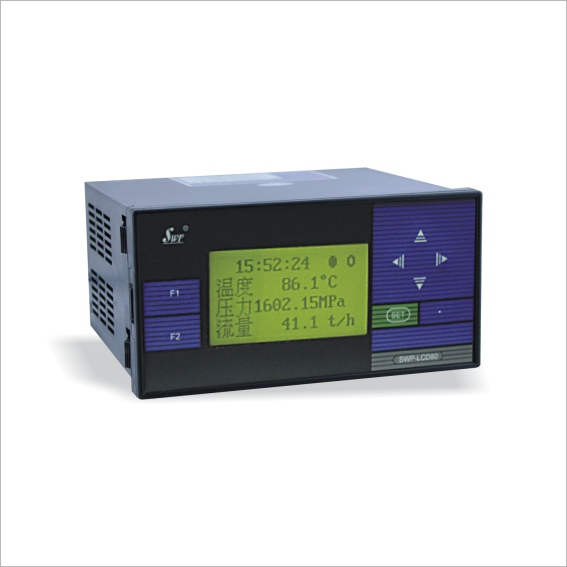

显示方式 | 带背光大屏幕LCD图形显示器 |
控制/报警 | 带回差上限、下限输出（用户可自由设定） |
参数设定 | ·中文菜单提示 ·面板轻触式按键设定 ·参数设定值断电后永久保存 ·参数设定值密码锁定 |
保护方式 | 断电后累积值保持时间大于五年 电源欠压自动复位 工作异常自动复位（Watch Dog） |
环境温度 | 0-50℃ |
相对湿度 | ≤85RH 避免强腐蚀气体 |
供电电压 | 常规型 AC220V+10-15%（50Hz±2Hz） 特殊型 AC85-260V——开关电源 DC24V ±2V——开关电源 |
功耗 | ≤6W |
