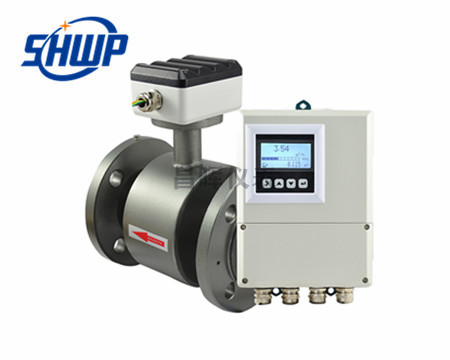

SHWP-DCF分体式电磁流量计

所属分类: 电磁流量计
浏览次数:
021-56552272
微信号
专业工程师
一对一服务
产品描述 Product Description


产品概述

电磁流量计是我公司基于法拉第电磁感应原理开发的新一代全智能型流量计。当导电流在磁场

中运动时,将感应生成一个感应电动势,感应电动势与流体流速成正比。应用中,电磁流量转换器提供一特

定激励电流至传感器,通过传感器的一对线圈产生磁场,感应电动势被安装在导管直径相对两侧的电极测量

出来信号电压,此信号电压被放大和转换为模拟信号和数字信号,并根据管道直径计算出流体流量。

 产品有传感器和转换器两部分组成,可分别组成一体式和分体式流量计。其中具有防爆性能的仪表可用

于规定的防爆场所。传感器与管道连接方式有法兰连接、卡装式连接和对焊连接。有7种电极材料和5种衬里

可供选用。

 电磁流量计不仅可以测量导电液体的体积流量外,还可用于测量强酸强碱等腐蚀性液体和泥浆、矿浆、

纸浆等均匀的液固两相悬浮液体的体积测量。广泛应用于石油、化工、冶金、轻纺、制药、食品饮料、造纸、

电力、城市给排水及环保等领域。


主要技术参数

电磁流量计的安装形式:

(1)一 体 型 : 传感器和转换器安装在一起。

(2)分 体 型 : 传感器和转换器分开单独安装(带5M标配电缆)。


传感器参数

(1)配套口径 : DN10-DN3500

(2)工作压力 : DN10-DN150 4.0MPa DN200-DN1000 1.0Mpa,1.6MPa DN1100-DN2000 0.6Mpa DN2200-DN3500 0.25MPa

(3)工作温度 : 一体型≤120℃ 分体型≤180℃

(4)防护等级 : IP65、IP67

(5)电极材料 : 电极材料根据被测介质选定,有316不锈钢、哈氏合金B、 哈氏合金C、钽、 钛、铂金、碳化钨等(我司提供技术选型)

(6)衬里材料 : 氯丁橡胶CR、聚四氟乙烯F4(PTFE)、聚全氟乙丙烯F46(FEP) 聚氨酯橡胶PU、特氟隆(PFA)等(我司提供技术选型)

(7)外 壳 : 碳钢/不锈钢(可选)

(8)准度等级 : 0.5级

(9)重 复 性 : 0.15%、0.25%

(10)测量流体: 导电流体

(11)电 导 率: ≥5μS/cm

(12)流速范围: 0.3~12m/s

(13)输出信号: 脉冲输出/4~20mA/RS485/MODBUS/HART

(14)显 示: 可以显示瞬时流量、累计流量、有多种流量单位供选择

(15)供电电源: 220VAC或者24VDC或锂电池供电(可选)
