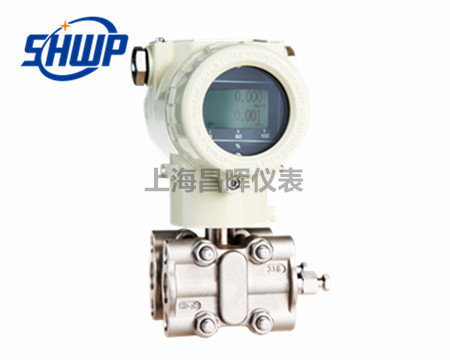

昌晖-DP/DR差压/微差压变送器

所属分类: 单晶硅压力变送器
浏览次数:
021-56552272
微信号
专业工程师
一对一服务
产品描述 Product Description


产品概述

智能型压力/差压变送器是我公司借鉴国外先进经验,应用全隔离电路技术研发设计的带HART通信协议的全隔离智能现场测量仪表。变送器由于采用了全隔离电路技术设计,对供电电源盒传感器信号进行隔离处理,大大提高了整机的稳定性和抗干扰能力。

   变送器除了具有以往智能变送器的调整零位、量程和零压力微调的三个基本功能按键外,还设计了通过显示器上F1、F2和F3三个按键组合使用,具有在线无源迁移(不需要加压力即可设置测量范围,修改零位和满位的压力值)、设定显示工程量单位、线性、开方转换、设置阻尼时间和固定电流输出等功能。变送器还具有参数资料备份与恢复功能。当数据资料被损坏时,可通过三个按键在线恢复被损坏的数据资料,并可以即时备份修改后的数据资料。

   变送器的按键功能均可由通信软件或我公司生产的手操器实现


产品特点

◇精度高:0.5%、0.1%F.S

◇量程、零点外部连续可调,量程比100:1

◇正迁移可达500%、负迁移可达600%

◇稳定性能好,稳定性:0.25%60个月

◇接触膜片材料可选;抵押浇铸铝合金壳体

◇小型化(2.4kg)全不锈钢法兰,易于安装

◇过程连接于其它产品兼容,实现***佳测量

◇标准4-20mA,带有HART协议

应用场合

广泛应用于具有极端化学和机械负载的工业领域以及高电磁辐射场合。


性能参数

使用范围:液体、气体和蒸汽。

信号输出:两线制4~20mA隔离直流信号叠加HART数字信号输出,可选择线性或方输出***大输出电流不超过22mA.

供电电源:直流12~45V;HART通信时,供

电电压范围为:15.5~45VDC;一般工作电压24VDC.

负载范围:HART通信时,电源回路中的电阻≥250欧,电源电压≥15.5伏。

通信距离:连接导线线径大于0.6mm,通信距离大约1500米。

显示器:智能LCD液晶背光5位半数字显示;零位和量程迁移:测量范围的下限不低于大测量范围的下限值,上限不超过***大测量范围的上限值,即工作量程不超过传感器的极限值,零位和量程可设置在4-~mA的任何对应点。

零压力微调:用F3按键或编码电位器旋钮,修正变送器安装位置变动或零位漂移所产生的误差,把变送器的所受的压力调整为零压力值。

阻尼值:电子阻尼可调范围0~32秒。

故障报警:自诊断程序检测出故障时,模拟输出高于20.8mA或低于3.9mA。

温宿补偿:计算机采集温度数据送入变送器进行温度补偿。

温度指示:指示变送器工作的现场环境温度值。

工作温度:电子线路:-40~+85℃,带LCD液晶显示器时:-30~+80℃:

敏感元件(充硅油):-40~+104℃

敏感元件(充惰性油):-18~+71℃

安全防护:AND电路保护设计,抗静电冲击、浪涌电流,过载保护功能强大。
