簧固定热电偶简介
上海昌晖仪表WRET-01螺纹压簧固定式热电偶通过压簧将热电偶端部与被测物的表面紧贴，以提高测量的可靠性和准确性。它与显示仪表等配套使用，可直接测量0～400℃范围内的温度。热电偶带有软性延长导线，可以自由弯曲，具有热响应时间小，使用方便等特点，适用于塑料出机、轻纺、食品等工业。

主要技术参数
◆测量范围：0-400℃
◆分度号：E分度
◆精度等级：Ⅱ级（±2.5℃或±0.0075｜t｜）
◆热电偶类别：镍铬-铜镍
◆热响应时间：（T0.5<5S）在温度出现阶跃变化时，热电偶的输出变化至相当于该变化的50%，所需要的时间称为热响应时间，用T0.5表示。
◆保护管材料：不锈钢（304或321）
◆热电偶最小置入深度：应不小于其保护管外径的6~12倍（特殊产品例外）。
◆热电偶绝缘电阻（常温）：常温绝缘电阻的试验电压为直流500V±50V，大气条件为温度15~35℃，相对湿度45%，大气压力86~106kPa，它的常温绝缘值应≥100MΩ。
◆执行标准：JB/T9238-1999

热电偶工作原理
当有两种不同的导体，其两端相互焊接时，两结点处的温度不同，一端温度为测量端或工作端，另一端温度为自由端或冷端，当两端温度存在温差时，就会在回路时产生热电流，配上显示仪表，仪表上就能显示出热电偶所产生的热电动势的对应温度值。热电偶的热电动势将随着测量端或工作端的温度升高而增长，热电偶的热电动势的大小只和导体材质及两端温差有关，和导体的长度、直径无关。

热电偶安装图片

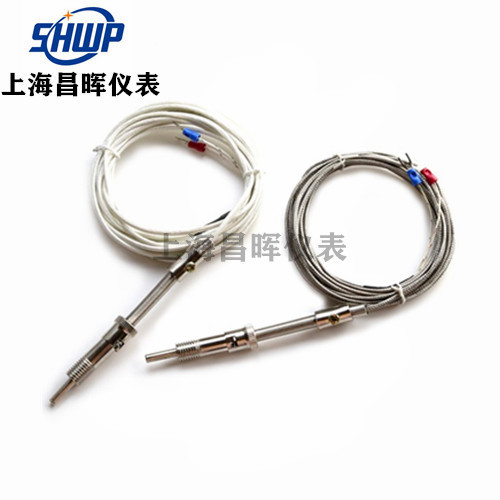

◆WRET-01螺纹压簧固定热电偶（补偿导线式）
