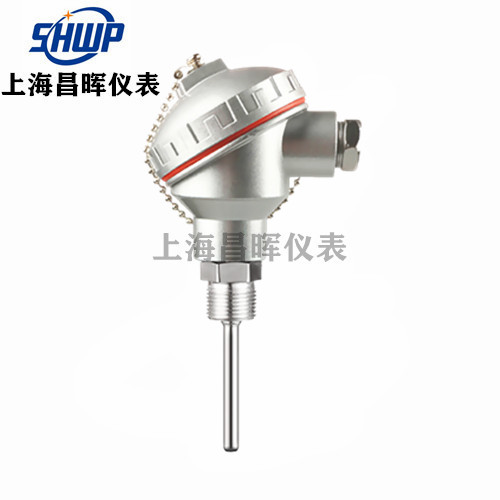

染色机专用热电阻PT100温度传感器

所属分类: 温度仪表
浏览次数:
021-56552272
微信号
专业工程师
一对一服务
产品描述 Product Description


产品简介

铠装铂电阻是一种温度传感器,它比装配式铂电阻直径小,易弯曲,抗震性好,适宜安装在装配式铂电阻无法安装的场合 。本厂生产的WZPK系列铠装铂电阻采用引进铂电阻测温元件,因此,具有精确、灵敏、热响应时间快、质量稳定、使用寿命长等优点。

铠装铂电阻外保护套采用不锈钢,内充满高密度氧化物质绝缘体,因此,它具有很强的抗污染性能和优良的机械强度,适 合安装在环境恶劣的场合。

铠装铂电阻可用于测量-79~420℃范围内温度,可直接用铜导线和二次仪表相连接使用。由于它具有良好的电输出特性 ,可为显示仪、记录仪、调节器、扫描器、数据记录仪以及电脑提供精确的温度变化输入信号,应符合JB/T8622-1997标准。


工作原理

铠装铂电阻工作原理:在温度作用下铂电阻丝的电阻随之变化而变化。显示仪表将会指示出铂电阻产生的电阻值所对应的 温度值。


主要技术指标

分度号Pt100:A级R0=100±0.06Ω

B级 R0=100±0.12Ω

◆量程规格

型号

分度号

测温范围℃

精度等级

允许偏差Δt℃

WZPK

Pt100

-79-420

A级

±(0.15+0.002ㄧtㄧ)

B级

±(0.30+0.005ㄧtㄧ)

注:式中“t”为感温元件实测温度绝对值

◆公称压力:一般是指在常温下,保护管所能承受的静态外压而不破裂,实验压力一般采用公称压力的1.5倍。实际上, 允许公称压力不仅与保护管材料、直径、壁厚有关,而且还与其结构形式、安装方法、置入深度以及被测介质的流速、种类有关。

◆热响应时间:在温度出现阶跃变化时,热电阻的输出变化至相当于该阶跃变化的50%,所需的时间,称为热响应时间, 用T0.5表示。

◆热电阻绝缘电阻:常温绝缘电阻的实验电压可取直流10-100V任意值,环境温度在15~35℃范围内,相对湿度应不大于 80%,常温绝缘电阻值应不小于100 MΩ。

◆热电阻允许通过电流:通过铠装铂电阻的测量电流最大不超过5mA。
